Műholdas korai előrejelző rendszerek (Satellite Early Warning System)

[gacsat]

Oroszország Plesetszkből egy Szojúz 2.1b hordozórakétaval 12 órás eliptikus Molnia pályára állított egy ICBM indításokat figyelő műholdat. Kosmos 2563 az EKS6 /Tundra 16L műholdak legújabb darabja.

Tundra satellites for the EKS constellation

Tundra satellites for the Russian early warning system, EKS, by Anatoly Zak

www.russianspaceweb.com

Russian military satellite launched from Plesetsk spaceport delivered into orbit

It is noted that the satellite was placed into the target orbit by the Fregat booster at the designated time and placed under the control of the ground-based facilities of the Aerospace Forces’ Space Troops

tass.com

5db van fönn, és 9 kellene a teljes rendszerhez. Legalábbis az OKOhoz ennyi kellett -- vona, de sose volt teljes.



[Terminator]

Raytheon to make seven missile-tracking satellites for US space agency

The satellites, which will feature a wide-field-of-view sensor that can detect and track hypersonic weapons from space...



[Zaphod Beeblebrox]

Raytheon to make seven missile-tracking satellites for US space agency

The satellites, which will feature a wide-field-of-view sensor that can detect and track hypersonic weapons from space...

Jól látszódik a koncepció váltás a nagy drága és ezáltal sebezhető műholdakról a kisebb de nagyobb konstelláció felé.
Ez a Raytheon féle (valójában a Blue Canyon leányvállalata) 7 műhold is a saját X-SAT SATURN osztályú kis műhold platformra épül, ami max 200kg felépítményt hordozhat. Az egész alap egy 76x76x100cm bus.

Szépen elosztották a forrást is. A Raytheon hét műholdja mellett, 14-et a Northrop Grumman és 14-et az L3Harris gyárt majd. És ugye ez csak a Tranche1 layer

Tranche 0 layert a L3Harris ès a SpaceX épiti.



[Terminator]

Sanctions further delay Russian missile early warning program in space...



[GI83]

Raytheon to make seven missile-tracking satellites for US space agency

The satellites, which will feature a wide-field-of-view sensor that can detect and track hypersonic weapons from space...

Ilyet mindenki szeretne, akarna. A kulcsszó a will feature.
Az usa is szeretne olyan felderítést, amivel cmek inditását nyomon lehetne követni vagy éppen egy ballont ne több ezer kmes késéssel véletlenül felfedezni.
De hát csak szeretnének, mert nincs nekik.



[gacsat]

Sanctions further delay Russian missile early warning program in space...

Az OKO elvileg kilenc műholdból állt, de szerintem sose volt meg az összes. Hat kerengő, és három geostaciból. Most meg 13 kell?



[Zaphod Beeblebrox]

Ilyet mindenki szeretne, akarna. A kulcsszó a will feature.
Az usa is szeretne olyan felderítést, amivel cmek inditását nyomon lehetne követni vagy éppen egy ballont ne több ezer kmes késéssel véletlenül felfedezni.
De hát csak szeretnének, mert nincs nekik.

Nincs nekik! Aha, és ezt te így csípőből kijelented. Bírom az ilyet.
A korábbi DSP es a mostani SBIRS program pályán lévő 12 aktív műholdja bizonyára csak dísznek van.
Nyilván a BMEWS és UEWR radar hálózatot is csak poénból üzemeltetik.

Az OKO elvileg kilenc műholdból állt, de szerintem sose volt meg az összes. Hat kerengő, és három geostaciból. Most meg 13 kell?

Az biztos, hiszen rohadt rossz track recordja volt a legutolsó szériás KMO-nak; 8-at állították pályára 2 két hónapon belül felmondta a szolgálatot, 2 birt kemény másfél évet, a maradék 5-6-8 évig húzta, és elvileg egy még működik..



[gacsat]

Nincs nekik! Aha, és ezt te így csípőből kijelented. Bírom az ilyet.
A korábbi DSP es a mostani SBIRS program pályán lévő 12 aktív műholdja bizonyára csak dísznek van.
Nyilván a BMEWS és UEWR radar hálózatot is csak poénból üzemeltetik.


Az biztos, hiszen rohadt rossz track recordja volt a legutolsó szériás KMO-nak; 8-at állították pályára 2 két hónapon belül felmondta a szolgálatot, 2 birt kemény másfél évet, a maradék 5-6-8 évig húzta, és elvileg egy még működik..

Az én pofámról ég a bőr az oroszok helyett. Bazmeg, ezek tényleg hülyék.



[Zaphod Beeblebrox]

Az én pofámról ég a bőr az oroszok helyett. Bazmeg, ezek tényleg hülyék.

Talán némileg mentségükre lehet mondani, hogy ez pont a ezredforduló időszaka, akkor nagyon letérdelt az orosz űripar. Elbocsájtások, apadó költsegvetes, elmaradt fejlesztések. Ki is árusitottak technológiat amit lehetett az USA meg Kína felé.



[gacsat]

Talán némileg mentségükre lehet mondani, hogy ez pont a ezredforduló időszaka, akkor nagyon letérdelt az orosz űripar. Elbocsájtások, apadó költsegvetes, elmaradt fejlesztések. Ki is árusitottak technológiat amit lehetett az USA meg Kína felé.

Nem tudom, mi a faszt kell fejleszteni, ha az a műhold jó volt 50 éve germánium tranzisztorokkal, akkor most is jó. Vegyék elő a tervrajzokat, és gyártsák le. És végre lőjék agyon a tolvajokat és a felelősöket. Édes Koroljov, gyere le az égből!



[Zaphod Beeblebrox]

Nem tudom, mi a faszt kell fejleszteni, ha az a műhold jó volt 50 éve germánium tranzisztorokkal, akkor most is jó. Vegyék elő a tervrajzokat, és gyártsák le. És végre lőjék agyon a tolvajokat és a felelősöket. Édes Koroljov, gyere le az égből!

Muszáj volt fejleszteni, hiszen az EKS Kupola, 70-es évek technológiát képviselte. A három évtized alatt meg hatalmasat fejlődött az elektronika..



[gacsat]

Muszáj volt fejleszteni, hiszen az EKS Kupola, 70-es évek technológiát képviselte. A három évtized alatt meg hatalmasat fejlődött az elektronika..

De minek. a műhold ugyanazt csinálja, ugyanúgy.



[Zaphod Beeblebrox]

De minek. a műhold ugyanazt csinálja, ugyanúgy.

Fundamentálisan persze. De pont a félvezető technológia teljesítményének és kèpességei fejlődtek hatalmasat ugrott, és ne csak a chipekre gondolj, hanem magára a digitális IR szenzorra, ami ugyancsak félvezető technológia.



[Zaphod Beeblebrox]

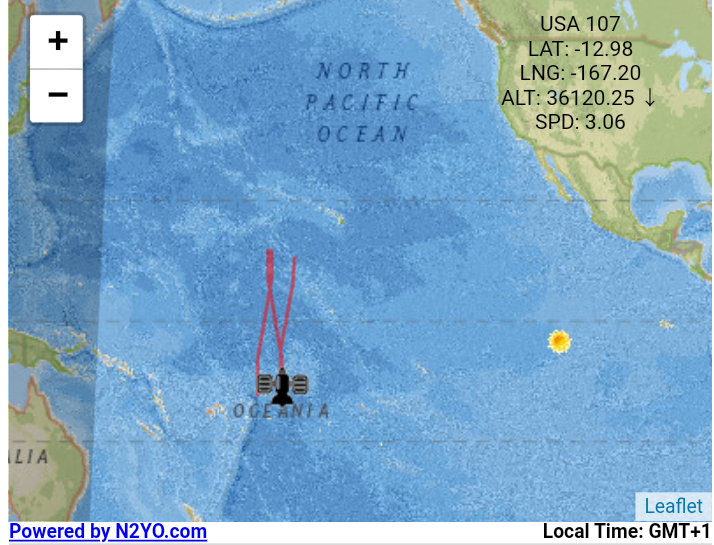

Az oroszok rövid életű EKS Kupola rendszeréhez képest még nagyobb a kontraszt, hogy a hasonló feladatot ellátó USA-107 műhold amit még 1994ben állítottak pályára a DSP rendszer keretében, és hasonló holdat már az öböl-háború idején az iraki Scud rakétaindítások észlelésére is használtak, épp átpozicionáláson van.

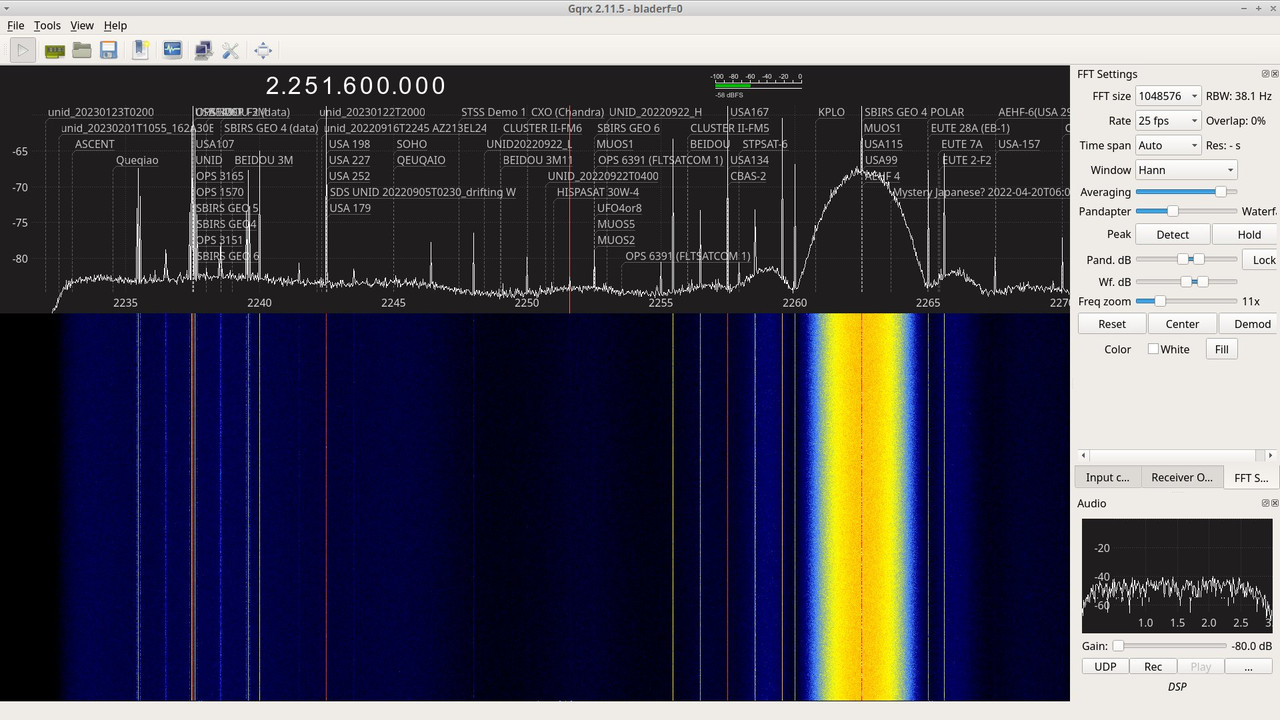

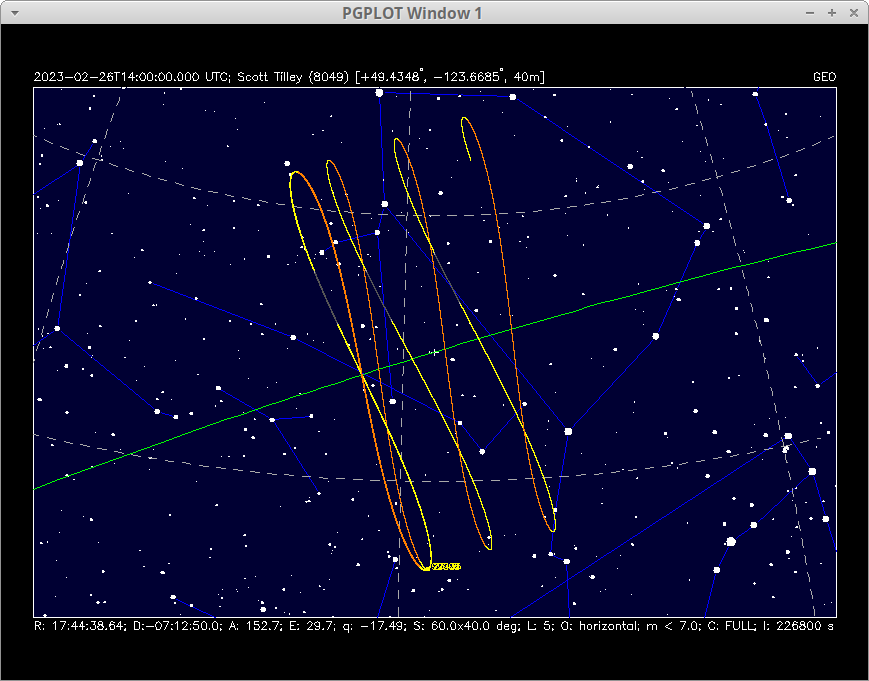

Azaz még dolgozik geoszinkron pályán, (innen az 8-as pályakép, a zöld a Geostacionárius pálya ív) a kommunikációs S-band sávon továbbra is sugároz, helyét a SBIRS-GEO 4 USA-273 veszi át.

29 éves műhold, és kommunikál, manőverezik...



[svajcibeka]

Az oroszok rövid életű EKS Kupola rendszeréhez képest még nagyobb a kontraszt, hogy a hasonló feladatot ellátó USA-107 műhold amit még 1994ben állítottak pályára a DSP rendszer keretében, és hasonló holdat már az öböl-háború idején az iraki Scud rakétaindítások észlelésére is használtak, épp átpozicionáláson van.

Azaz még dolgozik geoszinkron pályán, (innen az 8-as pályakép, a zöld a Geostacionárius pálya ív) a kommunikációs S-band sávon továbbra is sugároz, helyét a SBIRS-GEO 4 USA-273 veszi át.

29 éves műhold, és kommunikál, manőverezik...

Ez igen.Vajon mennyi hajtóanyag volt,van benne?Nem értek hozzá ,de valószínűleg nem volt elég néhány tíz kiló.



[Zaphod Beeblebrox]

Ez igen.Vajon mennyi hajtóanyag volt,van benne?Nem értek hozzá ,de valószínűleg nem volt elég néhány tíz kiló.

A DSP műholdak főbb paraméterei ismertek. Ezek kevesbé titkos holdak.. Volt egy amit az űrsikló állított még pályára így kép is van róla;

1991 Atlantisz STS44

Contractor: Northrop-Grumman
Weight: 5,250 pounds (2,386 kilograms)
Orbit altitude: Approximate 22,300 miles (35,970 kilometers)
Power plant: Solar arrays generate 1,516 watts
Height: 32.8 feet (10 meters) on orbit; 28 feet (8.5 meters) at launch
Diameter: 22 feet (6.7 meters) on orbit; 13.7 feet (4.2 meters) at launch
Date Deployed: 1970
Latest Satellite Block: Sats 18-23
Unit Cost: $400 million

Egyszer GEO pályára állították ott már csak minimális pályatartó-korrekció manőverekre lehetett csak szükség ha pozíciót nem változtattak vele.



[Terminator]

The Resilient Missile Warning/Missile Tracking (MEO MW/MT) constellation will be incrementally developed in two- to three-year cycles by Space Systems Command...



[Veér Ispán]

Fundamentálisan persze. De pont a félvezető technológia teljesítményének és kèpességei fejlődtek hatalmasat ugrott, és ne csak a chipekre gondolj, hanem magára a digitális IR szenzorra, ami ugyancsak félvezető technológia.

Meg a beszerezhetőségükre. Régi alkatrész nem kapni már sok esetben. (diszkrétet még kapni, de ha kicsit is integrált volt... diszkrét alkatrészes megoldás kézzel forrasztgatott paneljeinek a gyártását meg manapság... máshogy szar.)



[Zaphod Beeblebrox]

Üzembe állt az április elején indított első két SpaceX IR műhold..

Ez a Space Force új Tranche 0 layer első 10 műholdja, amiből 8 hálózati kommunikációs és kettő IR követő/előrejelző műhold.

Mindeközben..

OKO 73d6-6051 orosz előrejelző műhold, (KOSMOS-2222), május 3-án Új-Zéland déli része felett elégett a legkörben. Az 1.9tonnás szerkezet 30,4 évet töltött űrben, 1992-től 1995-ig mindössze 3 évig működött. Azóta űrszemétkét keringett.



[Zaphod Beeblebrox]

Üzembe állt az április elején indított első két SpaceX IR műhold..

Ez a Space Force új Tranche 0 layer első 10 műholdja, amiből 8 hálózati kommunikációs és kettő IR követő/előrejelző műhold.

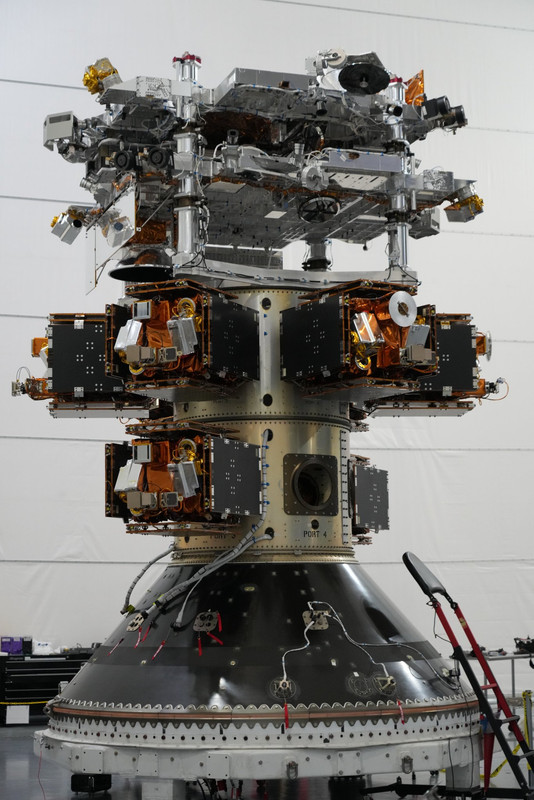

Első ízben jelent meg kép az Áprilisi indítású Space Force Tranche 0 küldetés hardvereiről.
Annak kapcsán került ez felszínre, hogy a York Space Systems felvásárolja az Emergent Space Technologies-t. Ők építették a küldetés 8 hálózati kommunikációs műholdját (ezek a kocka alakúak)
Ami érdekesebb, hogy a csomag tetején utazott a SpaceX építette két a követő hálózat részét adó új műhold! Starshield

A műholdak nevei is elég érdekesek: a SpaceX Tracking Layer műholdait „BB 1” és „BB 2” néven, míg a York Transport Layer holdjait „Checkmate 1”-től „Checkmate 8”-ig (Sakk-matt) katalogizálták.

A számomra a legérdekesebb a műholdakat elnézve, hogy azok szenzorainak mérete mennyire kisebb a korábbi technológiai megoldásokhoz képest.

A SpaceX a Starlinknél fejlesztette ki ezt a lapos jól egymásra pakolható műhold-busz alapot, aminek már az új generációs változatát használják. Szerintem itt is ez adja az alapot, de több apró, és egy relatív nagyobb szenzor is megfigyelhető!
A két eszköz egymáshoz képest elforgatva van rögzítve, így egyszerre mindkét oldal is megfigyelhető. A legnagyobb bal oldalon lefelé néző optika lehet az IR szenzor overhead persistent infrared (OPIR) senso.. Ugyancsak lefelé néz a fekete kerek antenna. Párban láthatóak a szerkezet ion hajtóművei ezeket a jellegzetes formáról lehet felismerni (henger alak belsejében gyűrű vájat a fúvoka). Felfelé néznek más-más szögben a Star-tracking navigációs szenzorok. Továbbá akad még pár lefelé néző kisebb otika, valamint a sarkon egy ránézésre mozgatható ezüstbe csomagolt kamera is. Szerintem ez lehet az optikai crosslink Data relay.

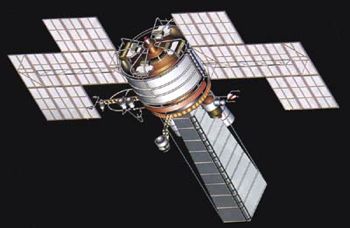

És hogy miért is olyan nagy dolog ez? Nos elég csak megnézni egy korábbi szériás soktonnás DSP műholdat!

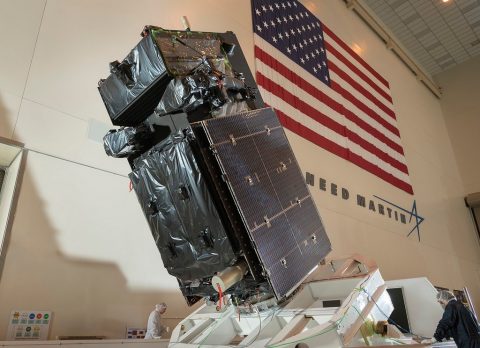

Vagy egy modernebb Lockheed SBIRS műholdat;

Ehhez képest a SpaceX verzió olyan 300kg lehet (ránézesre) de ami még durvább, hogy $149M kaptak 4műholdra, vagyis úgy $37.5M darabja. (fellövés nélkül) Maga a Layer ezen részét az L3Harris-el közösen 28 darabos konstelláció adja majd. És ugye ezek elvileg már képesek a Hiperszonikus rakéták követésére is.

L3Harris, SpaceX win Space Development Agency contracts to build missile-warning satellites

SpaceX will outsource the sensor payload for a missile-tracking satellite SDA says will be based on the company’s Starlink design.

spacenews.com
