Jól vannak összehangolva és ellentétes irányba forognak. Nem túl bonyolult szerintem.Az ilyenektől mindig feláll a szőr a hátamon:
Még mindig izgalmas kérdés számomra, hogy miért nem ér össze soha de soha de soha?!
M
molnibalage
Guest
T
Törölt tag 1586
Guest
Még nem írtak konkrét számot csak azt hogy "jelentősen csökkenni fog a különbség a CH-53K és a CH-47 között.
Azt tudjuk hogy a CH-53K maximum 18 tonnát tud megemelni (36000 pound)
a sima CH47F pedig maximum 10,5 tonnát (21000 pound)
Az új GE T408 hajtóművel és az új, szélesebb lapátokkal SZERINTEM a CH-47 el fogja érni a 14-15 tonna maximum teheremelő képességet.
Kényszerkapcsolat van köztük (reduktor-fogaskerekek és transzmissziós tengely), gyakorlatilag egymásba-forognak mint a fogaskerekek csak itt keskenyebb a "fog/lapát, ezért nem tudnak összeérni (amíg a meghajtás-rendszerben nem sérül valami, akkor viszont csúnyán össze tudnának kócolódni).Az ilyenektől mindig feláll a szőr a hátamon:
Még mindig izgalmas kérdés számomra, hogy miért nem ér össze soha de soha de soha?!
Csak 15 tonna az a 18.
36000 font az 16.3 tonna, de egyelőre 15 tonnában van maximálva a külső teheremelés a King Stallion-nál.
Ami külön érdekesség, hogy a három darab, egyenként 7500 lóerős T408-as össz-tengelyteljesítménye 22500 lóerő, ami csak száz lóerővel marad el a Mi-26-os 2x11300 lóerejéhez képest, ami ebből a 22600 lóerőből kb 19800 lóerőt hasznosít a reduktoron keresztül és forgatja meg a nyolc lapátos fogórszárnyat.
Ez persze egy elvi érték, mivel a helikopterek hajtóművei általában 90-95%-on dolgoznak és még ebből jön le a reduktor hatásfoka miatt az veszteség, amivel csökkenteni kell a forgószárnyat tényegsen kihajtó teljesítményt.
Ezzel a teljesítménnyel 20 tonnát visz el hivatalosan, úgyis hogy a Mi-26T2V gépekre rászerelték az önvédelmi rendszert is. És tud emelni 25 tonnát is, de akkor instant nagyjavítás a sárkánynak.
A gyakorlati adatokból kiindulva is 5 tonnával emel többet, mindössze száz lóerő tengelyteljesítmény többlet mellett.
A CH-47F Block 3-as pedig a kétszer 7500 lóerejéből és az új lapátokkal együttesen (melyek önmagukban, már a jelenlegi 2x4300 lóerő mellett is több, mint egy tonna plusz terhelést tesznek lehetővé!) tudni fogja a 13 tonnát is. Kérdés, milyen hatótávra, hiszen üzemanyag is kell a repüléshez és nem is kevés.
Viszont az arányokon látszik, hogy a CH-53K esetében valami nagyon nem lett kerek, pedig a programra ráköltötték még az isten pénzét is.
És ez nem egy új gép, hanem egy meglévő dizájn továbbfejlesztése...
És "Isten pénze" nagyon megdrágíthatja a "K" változat árát. - Pláne ha a CH-47F Block 2 vagy 3 "jóvoltából" még néhány megrendelőt is veszítenek...
Érdemes megnézni két dolgot:
- A CH-53K-ra a németek lemondása után csak az izraeli szimpla érdeklődés maradt, míg az USMC, mint fő megrendelő, finanszírozó meg elkezdett vacillálni, ami nem biztos, hogy jó. A gép jelenlegi ára (és a nagyságrend miatt nem is biztos, hogy kell-e azon lamentálni, hogy ez most milyen költség) 100M dollár felett van
- A CH-47F program 2006 óta zajlik. A jelenlegi fejlesztés a block II, ez már magában tartalmazza az ACRB-t (Advanced Chinook Rotor Blade), az új repülésvezérlő rendszert, de a jelenlegi, 5000 lóerős Honeywell T55-ösökkel menne. A Block I-esre jelenleg élő és teljesítés alatt álló megrendelése van a Boeing-nek Indiától és Szingapurtól, míg UK és az UAE már jelentette, hogy a Block II-esre tartana igényt. A franciák nagyon gondolkodnak, a németek egyelőre elálltak mindentől, az izraeliek meg simán meggyőzhetők lehetnek a block III-assal. A Block III-as az ACRB mellett az erősebb, 6000 lóerős, módosított T55-ösel, vagy a 7500 lóerős GE T408-asával is felszerelhető lenne.
Szerintem az a konstrukció elérhette a fejleszthetősége határát.
Talán csak egy komolyabb módosítással lehetne valami érdemit alkotni, például áthajtóművezéssel, vagy ilyesmi. Mármint a három hajtómű helyett kettőt alkalmazni. Mert ugye a hajtúművet és a hozzá kapcsolódó miskulanciákat is cipelni kell.
Az az igazság, hogy a Marines-nak az összehajthatóság miatt nem nagyon marad más opciója.
Habár most, hogy elmozdulnak a full light irányba (felszámolták a nehéz technikát), így a logisztikai igényük is csökken.
A kisebb mozgatást meg elvileg az Osprey-val is esetleg meg tudnák oldani. Ennek biztosan utána kell számolni.
Azt viszont tartom, hogy a Chinook nem rendszeresíthető opció a Navy egyetlen hajójára sem. Persze, le tud szállni, még a hangárba is le tudják vinni, de Froce Projection-t nem lehet vele kivitelezni nagyobb távolságra.
Tudtommal Izrael Osprey-t szeretne, és ha megkapja, akkor nem valószínű hogy utána még Stalliont vagy Chinookot vásárolna...
Japán érdeklődéséről meg elfeledkeztél, pedig ők is Stallion üzemeltetők. - Igaz, 1 tucatnyi gép rendelése nem sok vizet zavarna.
Tehát a "K" változat jövője egyértelműen az USMC-n múlik...
Igazán fényes jövőt viszont a Chinook CH-47F Block III-tól várhatunk 2 GE T408-cal szerelve...
Itt ugye az a sajátos helyzet, hogy a Stallion család eredetileg két hajtóműves volt, és a teljesítmény növelése miatt lett belőle három. Ami nem egyszerű, mert a háom hajtóművet összehangolni a reduktor felé, az egy bonyolult dolog, lásd EH101 Merlin.
Nade az EH101 Merlin az egy új gép, a három hajtóműves Super Stallion meg nem egy mai darab, szóval az amerikai gépen ezt a problémát már megoldották.
Csakhogy a CH-53K King Stallion-nál újra fel kellett találni a meleg vizet, össze kellett hangolni a nyugati világ legerősebb helikopter gázturbinájából (GE T408) hármat a vadinat új tervezésű split torque reduktorral, ami elsőre működött, de mostanra kiderült, hogy a reduktor öntvényháza csúnyán reped.
Anno a Szovjetűnióban Marat Tyiscsenko csapata, mikor vázolták az OKB Mil addigi fő reduktor beszállítójának, hogy a Mi-/Mi-10/Mi-12 két darab, egyenként 5000 lóerős orosz Szolovjov D-25V gázturbinái után egy kicsit szintet fognak ugrani és két darab ukrán 11300 lóerős Lotarjev D-136-osra alapoznák a leendő helikopterüket, a reduktoros tervező iroda nemes egyszerűséggel kijelentette, hogy ilyet tervezni a megadott határidőre nem lehet!
Ezért nem maradt más hátra, mint, hogy a reduktort magának a Mi-26-ost közvetlenül fejlesztő gárdának kellett reduktort méretezni és tervezni!
Bár nem szovjet találmány, de a Mi-26-oson alkalmazták a világon először élesben a split-torque reduktort, annak is rögtön egy elég egyedi verzióját.
Itt van egy NASA tanulmány a kilencvenes évek elejéről a szovjet-orosz helikopterek erőátviteli rendszereiről, melyben a második oldalon írnak a Mi-26-os egyedi kialakításáról:
https://strives-uploads-prod.s3.us-gov-west-1.amazonaws.com/19910005833/19910005833.pdf?AWSAccessKeyId=AKIASEVSKC45ZTTM42XZ&Expires=1602251117&Signature=GEFuBA+UZogM+rsW8pjwpUn165s=
Itt pedig egy tanulmány arról, hogy a jövendő nehéz helikoptereinél milyen hajtásrendszer lenne indokolt:
https://smartech.gatech.edu/bitstream/handle/1853/7524/bellocchio_andrew_t_200512_mast.pdf
A CH-53K esetében egyelőre az a baj, hogy a 7500 lóerőből is három kell neki ahhoz, hogy 15 tonnát emeljen, de ez semmiképp se cserélhető le 11 ezer lóerős hajtómű párosra, mert ilyen hajtómű egyátalán nem áll rendelkezésre Nyugaton.
Ugyanakkor a leendő CH-47F block III-asnak elég két darab T408-as ahhoz, hogy ha 15 tonnát nem is, de 13-at elvigyen.
Nem akarok dicsekedni( dehogynemakarok
) de depültem Chinookkal is és Nazgullal is(ez a beceneve a Super Stallionnak) és hiába tud tonnára kb ugyanannyit a Chinook kiváltani nem tudja a Super Stalliont mert az egy hodály még a nem kicsi Chinookhoz képest is.
Csak a méret a lényeg, mi? Igazi katona vagy!Nem akarok dicsekedni( dehogynemakarok
A Chinook az csak egy furcsa alakú csőnek tűnik, amibe sok katonán kívül más nem fér el.

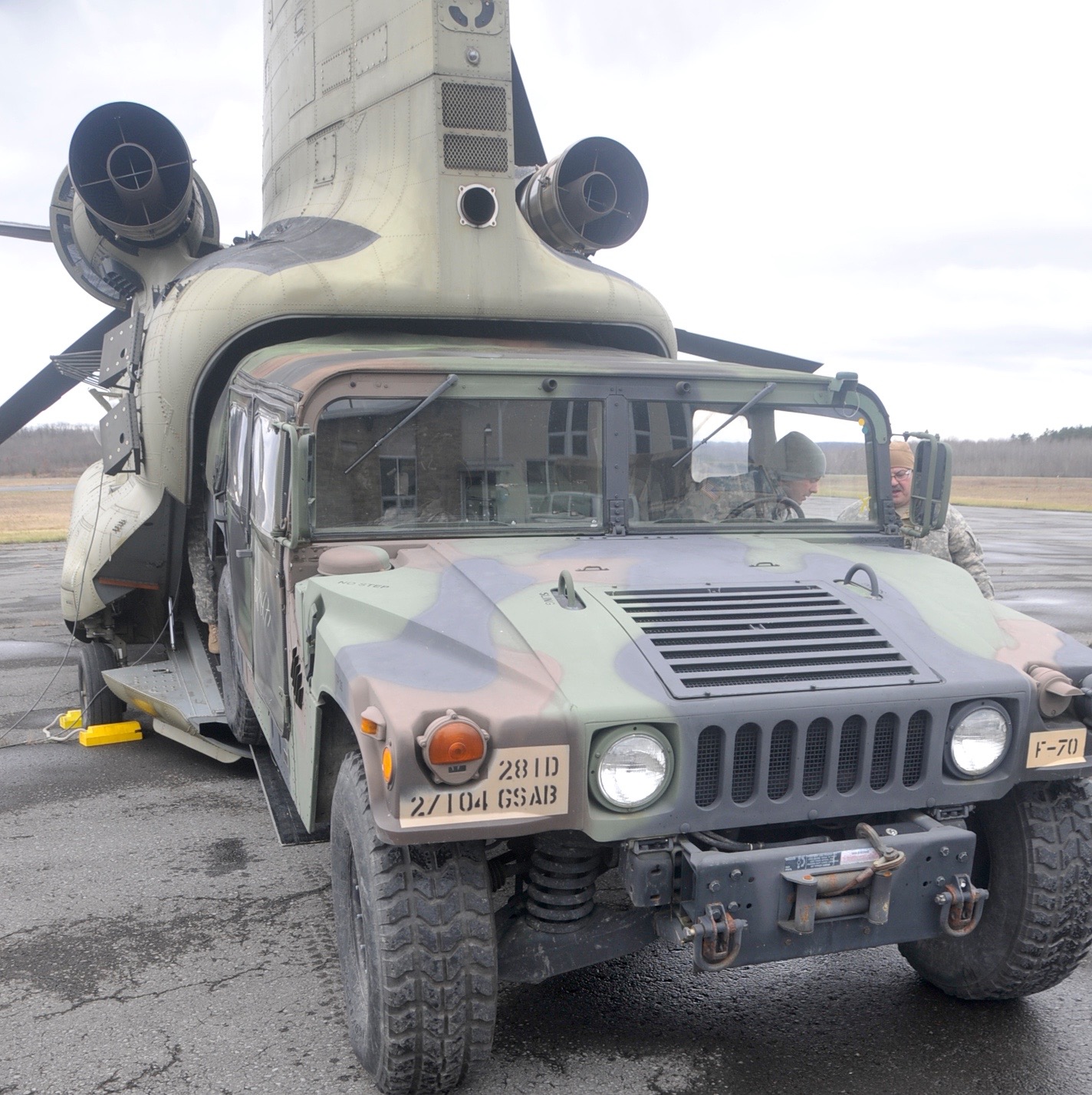

Aztán jól meglepődik az ember amikor ilyen képeket lát:
Aztán jól meglepődik az ember amikor ilyen képeket lát:
T
Törölt tag 1586
Guest
Lehet több értelme van a HUMVEE-t külső függesztéssel vinni.A Chinook az csak egy furcsa alakú csőnek tűnik, amibe sok katonán kívül más nem fér el.
Aztán jól meglepődik az ember amikor ilyen képeket lát:
akkor kettőt is elbír
Ezt nem is vitatta senki.Nem akarok dicsekedni( dehogynemakarok
A kérdés csak az, hogy az a hodály beltér előny kihasználható-e, vagy kiváltható.
Minden a feladatkörtől és annak végrehajtási módjától függ.
Azt gondolom,hogy igen,kihasználható.Pl a Chinook ember szállító kapacitását a méret korlátozza, azaz kilóra több embert el bítr vinni mint darabra.A Super Stallionnál ilyen gond nincs a nagyobb beltér miatt.
