RSz-24 Jarsz / RS-24 Yars / SS-29 ICBM (Oroszország)

[Zaphod Beeblebrox]

Viszont ha ezt túlélte a rakéta test, akkor lehet mégse molnibalagééknak van igaza hogy végfázisban minimális a manőverezőképessége egy hiperszonikus fegyvernek.

Ez nem ugyanaz.
Itt eleve egy klasszikus ICBM-ről van szó, és repülésének a Midcourse fázisa első harmada végén, vagyis még a ballisztikus pályájának csúcsát se érte el. Valahol a 4.pont az utolsó gyorsító fokozat végét láthattuk.

Ebben a fázisban így kibillentett fokozat ha el is engedi a fejeket már nincs kontroll. Azt meg nem tudom megmondani, hogy felfelé iven maguktól kepesek-e stabilizálni maguk valoszinuleg nem így random pörögve repülhetnek. Az íven lefelé akár ha stabilizálódnak is, addigra a pontosságnak már annyi, nagy lehet a szórás..

A hiperszonikus csúzlik nagyon más pálya ívet használnak mert ott van saját meghajto-manőverező rendszer.



[Ettore Fieramosca]

Ez nem ugyanaz.
Itt eleve egy klasszikus ICBM-ről van szó, és repülésének a Midcourse fázisa első harmada végén, vagyis még a ballisztikus pályájának csúcsát se érte el. Valahol a 4.pont az utolsó gyorsító fokozat végét láthattuk.

Ebben a fázisban így kibillentett fokozat ha el is engedi a fejeket már nincs kontroll. Azt meg nem tudom megmondani, hogy felfelé iven maguktól kepesek-e stabilizálni maguk valoszinuleg nem így random pörögve repülhetnek. Az íven lefelé akár ha stabilizálódnak is, addigra a pontosságnak már annyi, nagy lehet a szórás..

A hiperszonikus csúzlik nagyon más pálya ívet használnak mert ott van saját meghajto-manőverező rendszer.

Ezt értem, de ugye annak idején az volt a mondás hogy azért nem tudnak túl nagy g manővert a nagysebességű rekettyék mert nem bírja a test a terhelést. Itt az első 1-2 manővert túl élte. Ha ezt a végfázisban csinálja nincs az az interceptor ami elcsapja és még túl messzire sem kerül a céltól



[Zaphod Beeblebrox]

Ezt értem, de ugye annak idején az volt a mondás hogy azért nem tudnak túl nagy g manővert a nagysebességű rekettyék mert nem bírja a test a terhelést. Itt az első 1-2 manővert túl élte. Ha ezt a végfázisban csinálja nincs az az interceptor ami elcsapja és még túl messzire sem kerül a céltól

Na akkor tisztázzuk pár dolgot..

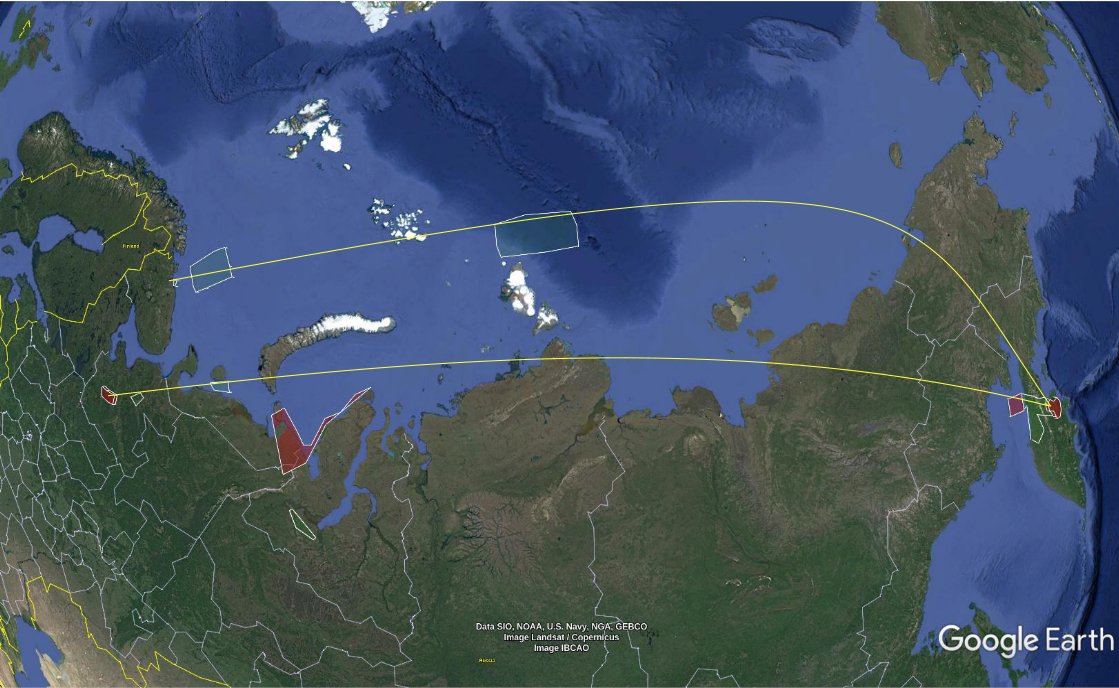

Bár nem ismerni a pontos adatokat, de a korábbi hasonló indításból és a tervezett célból következtethetünk a pályaivre.

A felső ív egy cirkáló rakéta volt, minket az alsó Plesetskből (Arhangelszki régió) indított pálya érdekel. Jelölve vannak a vissza hulló fokozatok területei is.
A cél pedig a 5700km-re fekvő Kura missile range volt. Ez kb a fele a Yars maximális hatótávolságának, tehat a pálya ív is magasabb az ideálisnál.

Mivel a ICBM gyorsító fázisa végét láttuk, (szilárd fokozatot nem lehet leállitani). A tipikus kiégési sebesség 4 km/s legfeljebb 7,8 km/s, A magassága ennek a fázisnak a végén általában 150-400 km. A "közelebbi" cél miatt ez szerintem valahol 6km/s és 250 km lehetett ezúttal.

Vagyis bőven a ritka felső atmoszférábán volt a szerkezet. Na most ilyenkor már jelentős a mozgási energia, így valódi manőverehez is jelentősebb energia kell. Amit láttunk az inkább a hibás működés okozta kibillenés, és mivel szinte nincsenek már aerodinamikai terhelés abban a magassagban ezért nem esett szét a fokozat, csak imbolygott. A fokozat leállás után pedig súlytalanság állapotába került így megint nem érték jelentős G erők. (ekkor)
A tárgyalt végfokozat ráadásul már rövid, és a szilárd tüzelőanyag miatt eleve erős oldalfalú szerkezet. Lényegében egy szigetelt acèlcső egy fúvókával.

Vagyis ez nem is igazán nevezhető manővernek, hiszen nem változott érdemben a ballisztikus ív. A hiba jelentkezése és az égés rövidsege miatt nem keletkezett jelentős más irányú energia leadás. Persze ez így is elég volt a kibillenésre.



[Zaphod Beeblebrox]

Siló töltés;

https://twitter.com/i/web/status/1727202444827066431



[ghostrider]

Indítás a bázisról



[Zaphod Beeblebrox]

A Stratégiai Rakéta Erők Bologovszkij rakétaalakulatánál (Tveri régió) ünnepélyes ceremóniát tartottak a Yars mobil szárazföldi rakétarendszerrel újjászerelt rakétaezred harci szolgálatba lépése kapcsán.

Полк Бологовского ракетного соединения РВСН перевооружили на «Ярсы»

Перед заступлением полка на боевое дежурство личный состав прошел переподготовку.

m.tvzvezda.ru

Video az eseményről;

https://twitter.com/i/web/status/1735872091730100396

+Egy friss interjúban Karakajev az orosz stratégiai rakétaerők parancsnoka elmondta, hogy az utolsó Topol-M TEL ezredek YaRS-al való átfegyverezèse 2025-ig tervezik befejezik.
Ezen felül 2024-re hét ICBM-indítást terveznek.



[Zaphod Beeblebrox]

Yars Silo egyik védelmi rendszere;

https://twitter.com/i/web/status/1748068521836200264



[Zaphod Beeblebrox]

Yars alakulat menni Moszkva felvonulás..
A videó végén van egy hangja dízelnek..

https://twitter.com/i/web/status/1762391598451544412



[misinator]

Yars alakulat menni Moszkva felvonulás..
A videó végén van egy hangja dízelnek..

https://twitter.com/i/web/status/1762391598451544412

Rögtön kedvenc filmem*, a Duell Peterbilt dízelének a hangja jutott eszembe, időpontra beállítva:

* ha csak egy filmet vihetnék magammal egy lakatlan szigetre, ez lenne az első, ami eszembe jutna.
Tudom; butasofőr.



[Zaphod Beeblebrox]

Sikeres teszt indítás.

https://twitter.com/i/web/status/1763636600561381533

Úgy nézem a videó nem vágott, vagyis az erektálástól az indításig csak másodpercekre volt szükség. Nem semmi gyorsaság!

https://twitter.com/i/web/status/1763558543225930063

Ha a barátnőd panaszkodna, hogy "gyorsan elsülsz", csak mutasd meg neki ezt a videót.



[boki]

Sikeres teszt indítás.

https://twitter.com/i/web/status/1763636600561381533

Úgy nézem a videó nem vágott, vagyis az erektálástól az indításig csak másodpercekre volt szükség. Nem semmi gyorsaság!

https://twitter.com/i/web/status/1763558543225930063

Ha a barátnőd panaszkodna, hogy "gyorsan elsülsz", csak mutasd meg neki ezt a videót.

Ez üzenet mindazoknak,akik harcolni akarnak Oroszország ellen, avagy Putyin tegnapi beszédének "illusztrálása". Mint mondta:"Harci készültségben vannak a stratégiai rakétás erők" Ez a tesztindítás ennek a bizonyítása.



[Zaphod Beeblebrox]

Yars egységgel gyakorlatozott az orosz stratégiai rakéta parancsnokSág 3000fő bevonásával.

https://twitter.com/i/web/status/1773047883945705688

https://twitter.com/i/web/status/1777264477785735628

Elvileg egy indítás is várható a napokban. Április 2-10 között ICBM navigációs figyelmeztetés van érvényben. Bár ez lehet Szarmat lessz.



[Zaphod Beeblebrox]

Gyakorlat..

https://twitter.com/i/web/status/1835996221078491360



[Zaphod Beeblebrox]

Stratégiai Rakétaerők parancsnoki csoportja ellenőrzést végez a Bologoevszkij rakétaalakulatnál (Tver régió) végrehajtott gyakorlat alatt..
Videó a cikkben;

https://tass.ru/armiya-i-opk/22153193



[Zaphod Beeblebrox]

Tegnapi indítás több kamera állásából;

https://twitter.com/i/web/status/1851293242249375876

+

https://twitter.com/i/web/status/1851666429222736125



[Zaphod Beeblebrox]

Silo töltés;

https://twitter.com/i/web/status/1854444692030534134



[Zaphod Beeblebrox]

Yars giroszkóp;

https://twitter.com/i/web/status/1861087019117470093

A cucc Sagnac effekt alapján működik, a szerkezetben, lézeres fénynyalábot osztanak fel tüktöznek körbe, és a megosztott sugarak rekombinációja után figyelik az interferometriát.

Egyébként nagyon hasonló elven működik, csak pár nagyságrendel nagyobb, több km méretben a gravitációs hullám detektor is. Ott is interferometriát figyelik.



[Filter]

Yars giroszkóp;

https://twitter.com/i/web/status/1861087019117470093

A cucc Sagnac effekt alapján működik, a szerkezetben, lézeres fénynyalábot osztanak fel tüktöznek körbe, és a megosztott sugarak rekombinációja után figyelik az interferometriát.

Egyébként nagyon hasonló elven működik, csak pár nagyságrendel nagyobb, több km méretben a gravitációs hullám detektor is. Ott is interferometriát figyelik.

Ez "Neutron" gyro?



[Zaphod Beeblebrox]

Ez "Neutron" gyro?

Optikai - lézeres

Ha jól értem vesznek egy lézer nyalábot amit felosztanak így a tulajdonságában teljesen megegyező két nyalábot egymással szemben száloptikán körbe viszik. Majd újra egyesítik végeredményben ez az interferometria.
A nyaláb a tekercsen haladva differenciált fáziseltolódáson megy keresztül, amikor a tekercs síkjában elfordul. Ennek a fáziseltolódásnak a nagysága arányos a forgási sebességgel, ezért használható a szögsebesség mérésére.

A cucc nem érzékeny a gyorsulásra, rezgésre remegésre, ami azt jelenti, hogy nagyon magas jel-zaj arány mellett is pontos.
Ja és nincs benne érdemben mozgó alkatrész, és jól méretezhető is.

Fibre-optic gyroscope - Wikipedia

en.m.wikipedia.org



[Filter]

Optikai - lézeres

Ha jól értem vesznek egy lézer nyalábot amit felosztanak így a tulajdonságában teljesen megegyező két nyalábot egymással szemben száloptikán körbe viszik. Majd újra egyesítik végeredményben ez az interferometria.
A nyaláb a tekercsen haladva differenciált fáziseltolódáson megy keresztül, amikor a tekercs síkjában elfordul. Ennek a fáziseltolódásnak a nagysága arányos a forgási sebességgel, ezért használható a szögsebesség mérésére.

A cucc nem érzékeny a gyorsulásra, rezgésre remegésre, ami azt jelenti, hogy nagyon magas jel-zaj arány mellett is pontos.
Ja és nincs benne érdemben mozgó alkatrész, és jól méretezhető is.

Fibre-optic gyroscope - Wikipedia

en.m.wikipedia.org

Akkor ez azt jelenti hogy a manőverrző mechanika függvényében 1 méteren belüli a pontossàga .
Egy ilyen gyro darabja kb 1-2 millió €.
