Boxer (GTK/MRAV/MIV/CRV/...)

[vasszekely]

Az Eurosatoryn a KMW láncos Boxert mutat be...

EUROSATORY 2022: KMW präsentiert Weltneuheit

Hier finden Sie alle Pressemitteilungen nach Aktualität sortiert.

www.kmweg.de



[tacticool]

Kis körbejárós videó.

https://twitter.com/i/web/status/1536320549567217665

A torony távírányítású és nem penetrálja a tetőt, így 6 fő deszantnak is van még hely a három fős legénység mellett. Az autómatata töltőberendezésben 15db-os a lőszerjavadalmazás foglal helyet az L44 120mm-es ágyúhoz és elvileg ki van dolgozva a jármű testből való utántöltésének is a módja, de gyakorlatban ezen a példányon még nincs megvalósítva. Két Spike atgm található a torony két oldalán a felnyíló indítókban.

Boxer: wheels + tracks modularity = modularity²

With numerous modules already available, ranging from the RCH 155 artillery one to the MEDEVAC, passing by recovery, command post, infantry fighting vehicle, armoured personnel carriers and other, all developed to be installed on the Boxer 8×8, a native modular vehicle, Krauss-Maffei Wegmann of Germany, part of KNDS, decided to enter the infantry fighting vehicles world with an innovative concept that has been designed with the same modularity in mind. Therefore what has been named Boxer tracked is able to fully exploit the already existing modules, as well as a new one unveiled at Eurosatory 2022, as well as the chassis.

Let’s start form the carrier. The chassis has six roadwheels, with the engine at the front left and the driver at its right. Propulsion is provided by an MTU 881 CR (common rail) turbodiesel engine giving up to 880 kW (1,180 hp) that considering the maximum GVW of 45 tonnes makes a power-to-weight ratio of over 26 hp/t. The engine is coupled to a Renk HSWL 256 fully digital controlled transmission with six forward and six backward gears, a derivative of the Puma tracked IF transmission. KMW experts underlined that the chassis is ready for accepting a hybrid propulsion system. The customer has the option to go for steel or rubber tracks. Beside the driver, the chassis also hosts the commander, this depending of course on the mission module installed.

In terms of performances, the Boxer tracked can reach a road speed of 70 km/h, climb a 60% gradient, move on a 30% slope, cross a 2.5 meters wide trench, and climb a 0.8 meters step. It has a ground clearance of 0.45 meters and can ford a 1.8 meters water obstacle.

The chassis has a weight of around 28 tonnes, which leaves 17 tonnes for the payload, allowing to carry modules heavier than those designed for the Boxer, and obviously all those of the Boxer, mechanical and electric interfaces being exactly the same. To install a module, the upper sides of the Boxer tracked swing laterally: as the width of the chassis is higher than that of the Boxer, these side panels can be exploited to host storage boxes or to add further protection elements.

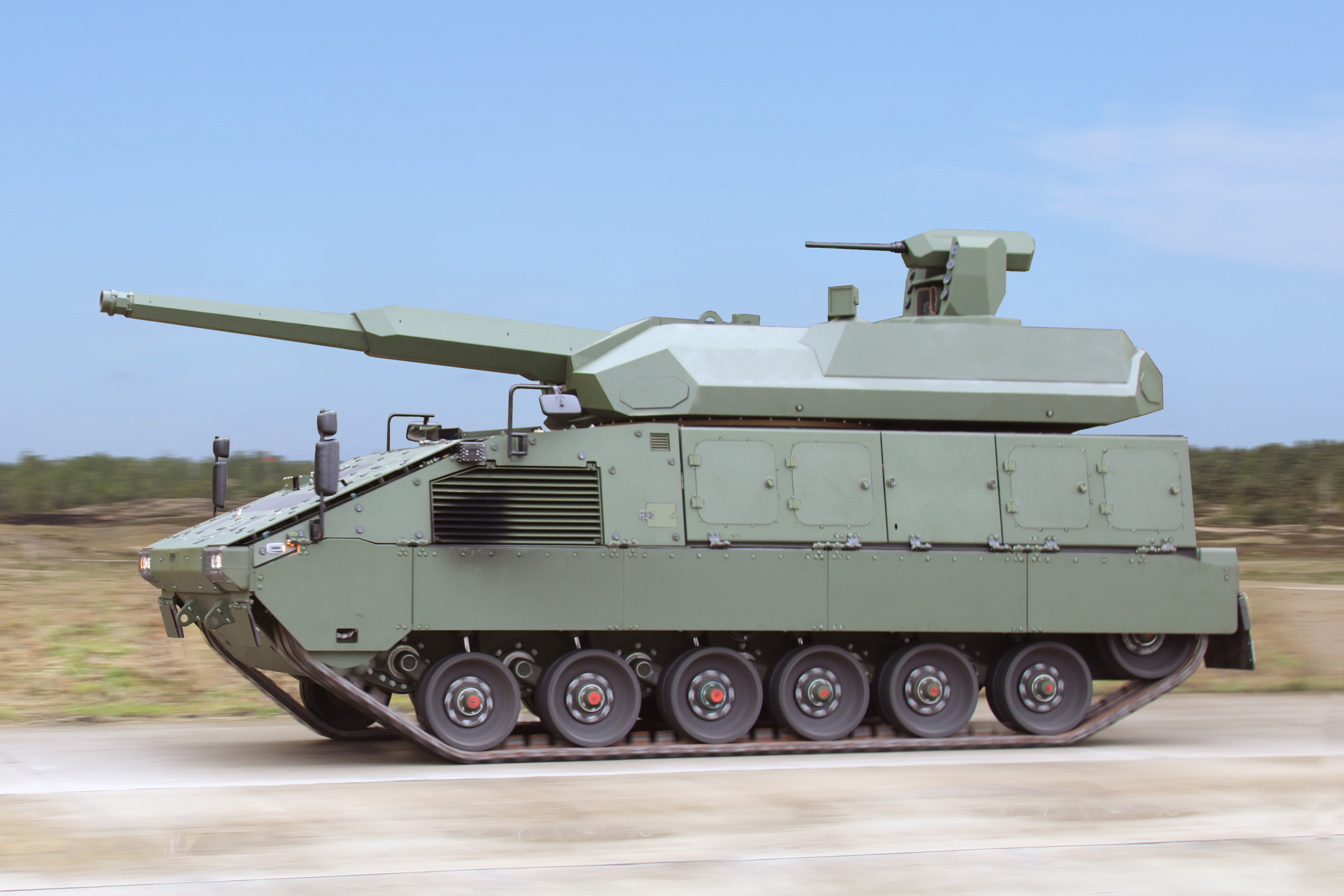

At Eurosatory 2022 the Boxer tracked is exhibited with a brand new module, fitted with an innovative unmanned turret armed with a 120 mm L/44 gun. The module hosts at the front the commander and gunner, six dismounts being seated three per side facing inward in the rear compartment. This is possible as the gun does not intrude into the vehicle, usually big calibre guns do it to allow for elevation. In all turrets the gun rotates around one trunnion: in the new KMW turret the gun rotates in two points this allowing reaching up to 20° elevation, however senior official told EDR On-Line that an elevation close to 30° could be reached in the future. In the parking position the two struts carrying the rotating elements are raised, differential rising being what allows elevating the gun without intruding in the hull. As the gun barrel rotates around the mid of its length, the momentum of inertia should be relatively low, which helps in terms of stabilization. Being an unmanned turret, it is fitted with an automatic loader; the version seen at Eurosatory has two rows of ammunition, for a total of 15 rounds, the current configuration having a width of 2,500 mm. However a third row can be added, rising slightly the turret roof, obviously increasing the number of rounds. KMW has designed a solution for reloading the turret from inside, however this was not yet implemented on the prototype seen in Paris. The firepower is complemented by two antitank missiles, hosted one each in the sides of the turret; these fully disappear inside the turret structure, two louvres opening to allow the missile to swing into firing position. A remotely controlled weapon station is also installed: KMW adopted a solution that exploits the commander’s periscope as sighting system, the RCWS having also a counter-UAS role. To this end the turret is fitted with a passive sensor that triggers the radars of the Trophy active protection system that equip the turret, which are capable not only to track incoming direct-fire projectiles or missiles, but also drones. The 120 mm turret module has a weight of around 14 tonnes, the turret representing some 8-9 tonnes.

With the unveiling of its Boxer tracked KMW enters the fray of the infantry fighting vehicles market, bringing a great flexibility in terms of modularity, the vehicle being inherently a family of vehicles. Such a solution might be of interest for those Boxer users that need to replace their ageing tracked vehicles fleet, as well as for new customers that have an interest in exploiting the reduced logistic footprint of a modular solution.



[Terminator]



[Koleszkaja]

Ajax potló anglikániába ? amúgy elképesztően randa lett



[L.O.B]

-vótmá-



[Gari]

Ajax potló anglikániába ? amúgy elképesztően randa lett

Nekünk meg majd csinálnak kerekes 8x8 Lynxet, hogy azonos legyen a platform...



[tacticool]

Ajax potló anglikániába ? amúgy elképesztően randa lett

Zöldben elég elfogadhatóan néz ki. De abban a bohóc kamóban... Szerencsétlent a Maushoz hasonlítják.

Spoiler

Modul nélkül a plató



[Pogány]

Zöldben elég elfogadhatóan néz ki. De abban a bohóc kamóban... Szerencsétlent a Maushoz hasonlítják.

Spoiler

Modul nélkül a plató

Így is rusnya szegény.



[krisss]

Így is rusnya szegény.

Mintha lánctalpat tettem volna nagynanyám NDK-s kenyépiritójára.



[Pogány]

Így is rusnya szegény.

Mintha lánctalpat tettem volna nagynanyám NDK-s kenyépiritójára.

Mondjuk az is igaz, hogy nem szexelni akar vele az ember és a 120 mm + szállított gyalogság az nem rossz.



[tacticool]

Így is rusnya szegény.

Annyira nem is... mondjuk én M113 imádó vagyok, így lehet nem számít a véleményem. De hát mindenkinek van valami perverziója.



[Pogány]

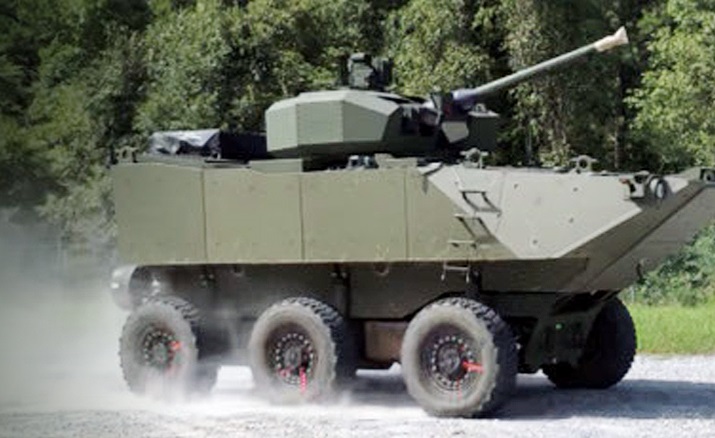

A SAIC is készített egy új 6x6 felderítő járművet az USMC ARV tenderére.

https://twitter.com/i/web/status/1529842607450226688

Szerencsétlen ritka egy elbaszott jószág lett. El nem tudom képzelni, hogy a vezető mennyire lát ki belőle a kamerák segítsége nélkül.

Annyira nem is... mondjuk én M113 imádó vagyok, így lehet nem számít a véleményem. De hát mindenkinek van valami perverziója.

Hát nézd, amióta ezt hoztad, azóta rajongok érte.



[kaktusz]

Mintha lánctalpat tettem volna nagynanyám NDK-s kenyépiritójára.

Lehet az angoloknak csak így tetszik Ők csak a randa járműveket kedvelik



[krisss]

Lehet az angoloknak csak így tetszik Ők csak a randa járműveket kedvelik

Na mondjuk ez igaz. Kegyetlen a brit esztétika.



[Masztiff]

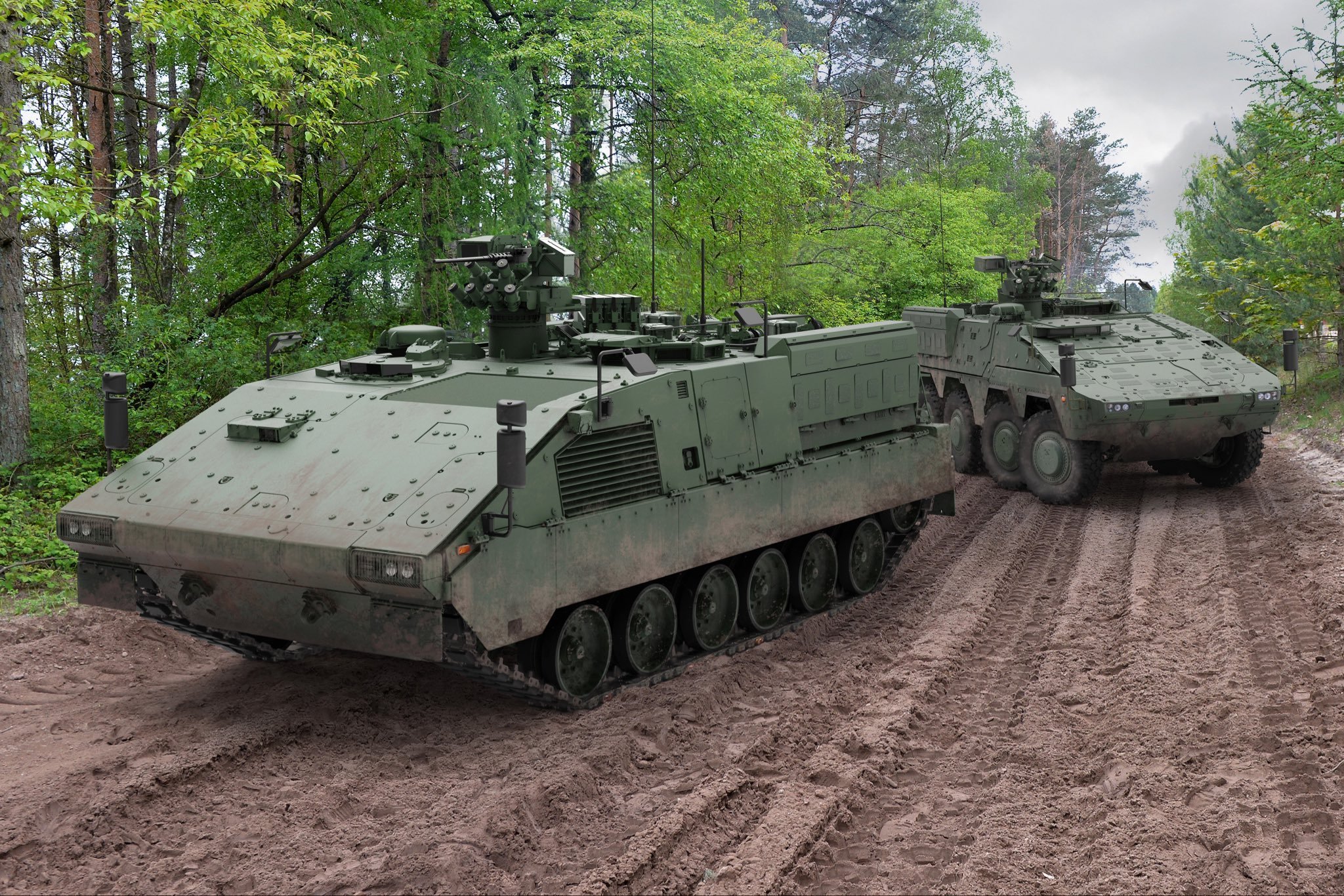

Boxer tracked: KMW präsentiert neues Boxer-Fahrmodul auf Kettenfahrgestell

Krauss-Maffei Wegmann (KMW) hat auf der Rüstungsmesse Eurosatory in Paris ein neu entwickeltes Boxer-Fahrmodul mit Kettenfahrgestell vorgestellt.

soldat-und-technik.de

A KMW bemutatja az új Boxer meghajtási modult lánctalpas alvázon

Az emberekhez hasonlóan a fegyverrendszerek súlya is növekszik a korral. 2009-ben adták át a csapatoknak az első Boxer kerekes harckocsit, amelynek súlyhatára 36,5 tonna. A 2019 óta leszállított ausztrál Boxer CRV-k - akárcsak az Egyesült Királyságba rendelt Boxer MIV-ek - már 38,5 tonnára vannak méretezve. 2022 januárjában tanulmányokat jelentettek be a meghajtómodul terhelhetőségének további növeléséről. A súlynövekedés oka általában az új katonai követelmények, amelyeknek ezen felül meg kell felelni. A Krauss-Maffei Wegmann (KMW) most a párizsi Eurosatory védelmi szakkiállításon bemutatott egy újonnan kifejlesztett, lánctalpas futóművel ellátott Boxer meghajtási modult.

A megengedett tömegét 45 tonnában határozták meg, így a küldetésmodul súlya a korábbi 12 tonnával szemben akár 17 tonna is lehet. A KMW szerint a fejlesztés teljes mértékben önfinanszírozású volt.

A meghajtási modulba egy MTU dízelmotorral és a Renk HSWL-256 sebességváltójával ellátott erőforráscsomagot, valamint egy hat lánchengörgővel ellátott lánchajtást építettek be. Az erőforrás akár 880 kW teljesítményt is nyújthat. A 20-25 kW/t teljesítmény/tömeg arány jó terepjáró mobilitást tesz lehetővé. Acélpálya - a kiállításon egy Puma pálya volt felszerelve - vagy egy csendesebb és könnyebb gumiszalagos kompozit pálya (pl. a Soucy-tól) választható.

A KWM Párizsban küldetésmodulként egy távvezérelt toronnyal ellátott modult használt, amely egy 120 mm-es fedélzeti ágyúval rendelkezik. Az új kialakításnak köszönhetően a fegyverrendszer nem nyúlik be az alváz területére - írja a KMW. Ez a fegyver új visszarúgási mechanizmusa miatt lehetséges. Ily módon a meghajtómodul a személyzet működésére és védelmére optimalizálható, és elkerülhető, hogy a főágyú működése zavarja a személyzetet.

A torony tetején található másodlagos fegyverzet egy távirányítású fegyverállomás egy 12,7 mm-es géppuskával és egy indítóberendezés Spike LR2 páncéltörő rakétákhoz. További védelemként a Trophy aktív védelmi rendszer állványozott. A füstgránátvetővel füstfüggönyt lehet felállítani, amely szükség esetén eltakarja az egész járművet az ellenséges látóhatár elől.

A KMW növekedési potenciált lát a "Boxer tracked"-ben, ahogy a vállalaton belül nevezik, többek között a missziós modulok és maga a hordozó aktív/reaktív védelmében. A meglévő küldetésmodulok számára további taktikai képességeket biztosítanának a kerekeken vagy lánctalpakon való használat lehetőségével. A demonstrátor egy lehetséges új fejlesztési irányt mutat, ha a Boxer nehezebbé válhat.



[bel]

A torony távírányítású és nem penetrálja a tetőt, így 6 fő deszantnak is van még hely a három fős legénység mellett. Az autómatata töltőberendezésben 15db-os a lőszerjavadalmazás foglal helyet az L44 120mm-es ágyúhoz és elvileg ki van dolgozva a jármű testből való utántöltésének is a módja, de gyakorlatban ezen a példányon még nincs megvalósítva. Két Spike atgm található a torony két oldalán a felnyíló indítókban.

Sziasztok,

Csak az en fantaziam szegenyes, hogy ezt kizarolag ugy tudom elkepzelni, hogy menet kozben flexel szetvagjak a tetopancelt?



[Terminator]

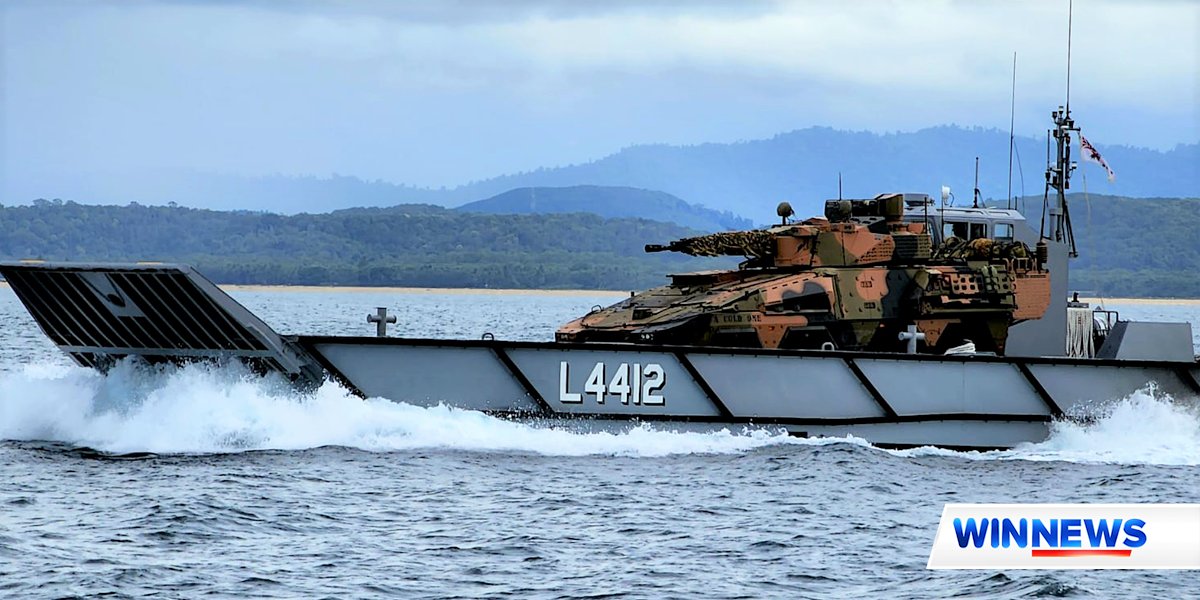

"First time we've seen the Boxer CRV come off an LLC and head across the beach..."

https://twitter.com/i/web/status/1533628597230968833

Ugyanez a hajóról nézve...

https://www.facebook.com/video.php?v=2407335869564893



[Szittya]

Boxer tracked: KMW präsentiert neues Boxer-Fahrmodul auf Kettenfahrgestell

Krauss-Maffei Wegmann (KMW) hat auf der Rüstungsmesse Eurosatory in Paris ein neu entwickeltes Boxer-Fahrmodul mit Kettenfahrgestell vorgestellt.

soldat-und-technik.de

A KMW bemutatja az új Boxer meghajtási modult lánctalpas alvázon

Az emberekhez hasonlóan a fegyverrendszerek súlya is növekszik a korral. 2009-ben adták át a csapatoknak az első Boxer kerekes harckocsit, amelynek súlyhatára 36,5 tonna. A 2019 óta leszállított ausztrál Boxer CRV-k - akárcsak az Egyesült Királyságba rendelt Boxer MIV-ek - már 38,5 tonnára vannak méretezve. 2022 januárjában tanulmányokat jelentettek be a meghajtómodul terhelhetőségének további növeléséről. A súlynövekedés oka általában az új katonai követelmények, amelyeknek ezen felül meg kell felelni. A Krauss-Maffei Wegmann (KMW) most a párizsi Eurosatory védelmi szakkiállításon bemutatott egy újonnan kifejlesztett, lánctalpas futóművel ellátott Boxer meghajtási modult.

A megengedett tömegét 45 tonnában határozták meg, így a küldetésmodul súlya a korábbi 12 tonnával szemben akár 17 tonna is lehet. A KMW szerint a fejlesztés teljes mértékben önfinanszírozású volt.

A meghajtási modulba egy MTU dízelmotorral és a Renk HSWL-256 sebességváltójával ellátott erőforráscsomagot, valamint egy hat lánchengörgővel ellátott lánchajtást építettek be. Az erőforrás akár 880 kW teljesítményt is nyújthat. A 20-25 kW/t teljesítmény/tömeg arány jó terepjáró mobilitást tesz lehetővé. Acélpálya - a kiállításon egy Puma pálya volt felszerelve - vagy egy csendesebb és könnyebb gumiszalagos kompozit pálya (pl. a Soucy-tól) választható.

A KWM Párizsban küldetésmodulként egy távvezérelt toronnyal ellátott modult használt, amely egy 120 mm-es fedélzeti ágyúval rendelkezik. Az új kialakításnak köszönhetően a fegyverrendszer nem nyúlik be az alváz területére - írja a KMW. Ez a fegyver új visszarúgási mechanizmusa miatt lehetséges. Ily módon a meghajtómodul a személyzet működésére és védelmére optimalizálható, és elkerülhető, hogy a főágyú működése zavarja a személyzetet.

A torony tetején található másodlagos fegyverzet egy távirányítású fegyverállomás egy 12,7 mm-es géppuskával és egy indítóberendezés Spike LR2 páncéltörő rakétákhoz. További védelemként a Trophy aktív védelmi rendszer állványozott. A füstgránátvetővel füstfüggönyt lehet felállítani, amely szükség esetén eltakarja az egész járművet az ellenséges látóhatár elől.

A KMW növekedési potenciált lát a "Boxer tracked"-ben, ahogy a vállalaton belül nevezik, többek között a missziós modulok és maga a hordozó aktív/reaktív védelmében. A meglévő küldetésmodulok számára további taktikai képességeket biztosítanának a kerekeken vagy lánctalpakon való használat lehetőségével. A demonstrátor egy lehetséges új fejlesztési irányt mutat, ha a Boxer nehezebbé válhat.

ezt a pzh rövidített alvázán alakítótták ki?



[krisss]

ezt a pzh rövidített alvázán alakítótták ki?

Nem ez egy boxer alváz amire làncos felfüggesztés került.



[tacticool]

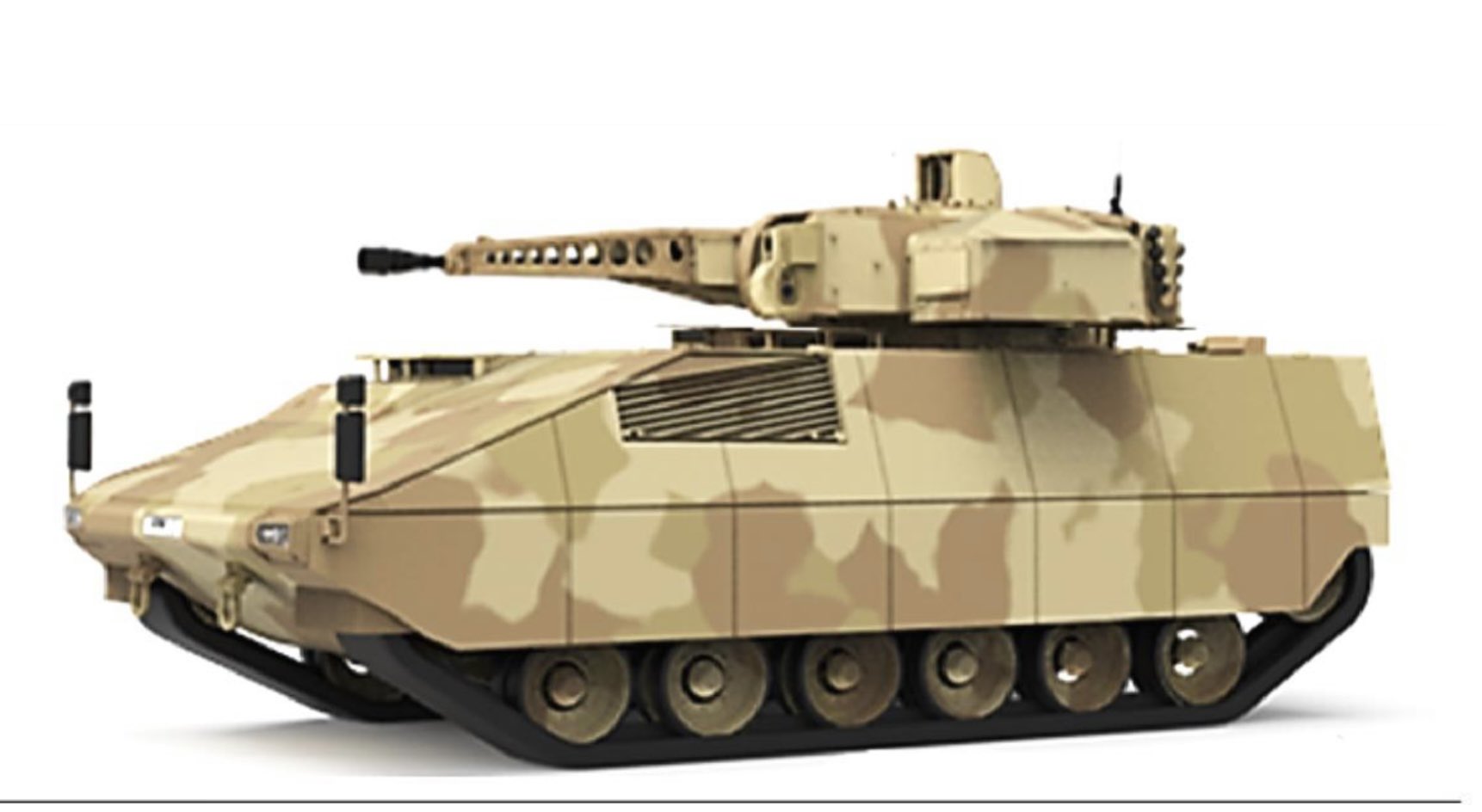

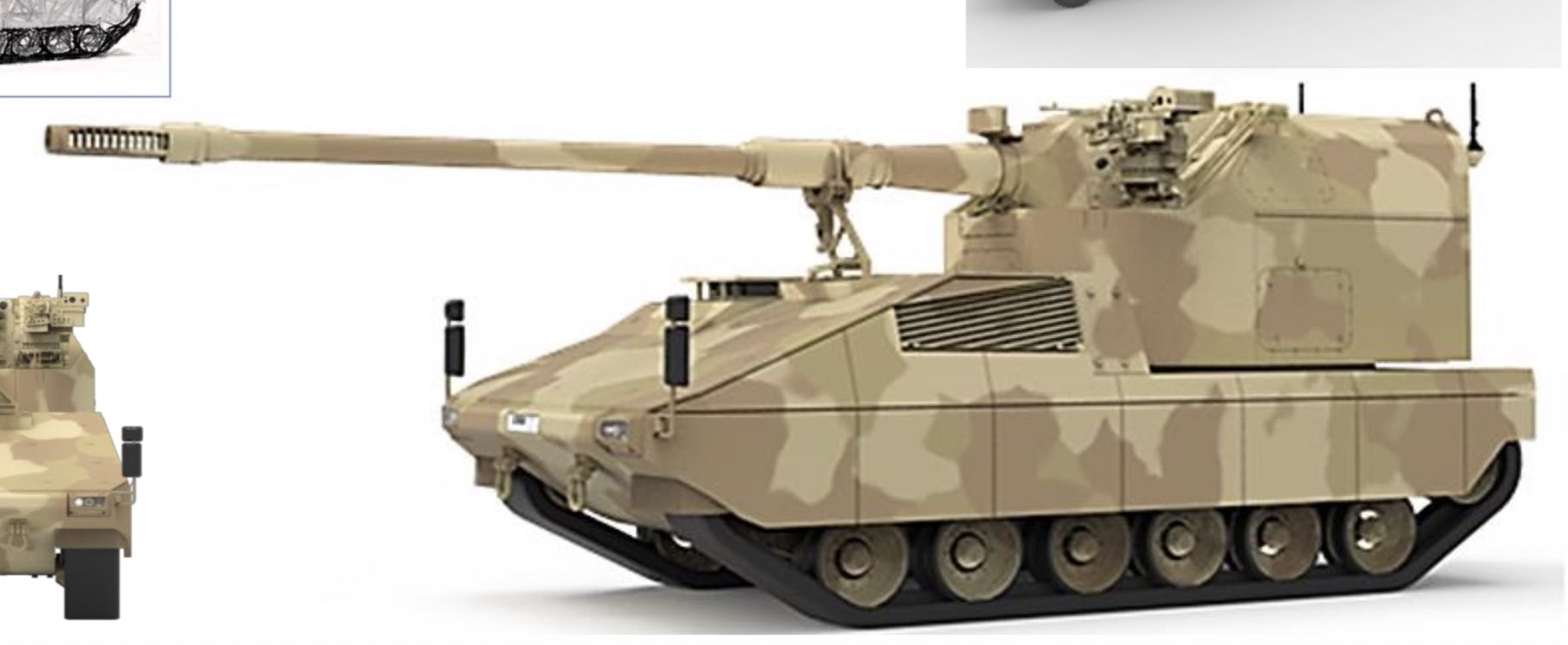

Drummondtól pár korai látványterv(?):

Valaki már rá is fotóboltolta az Ajax tornyát:

Sziasztok,

Csak az en fantaziam szegenyes, hogy ezt kizarolag ugy tudom elkepzelni, hogy menet kozben flexel szetvagjak a tetopancelt?

Legtöbb közepes távírányítású tornyon, ami nem lóg be a küzdőtérbe, van alul szervizajtó ahol meg lehet oldani a járműből való utántöltést/esetleges hiba elhárítást. Tehát magyarul: A jármű tetején megvan a toronygyűrű likja, amin rajta a torony, csak nincs toronykosár ami belógna a testbe, de egy kis lenyiló ajtón keresztül hozzá lehet férni magához a toronyhoz. Itt is hasonló lehet a helyzet.
