Nem tudtátok a rakéta méretét?
Balról jobbra: 9М99, 40N6 и 48N6.
Ezt valami kőműves rajzolta?
Nem is tudom műszaki rajzon mikor láttam centiméterben megadott méreteket utoljára.
Forrás nélkül ez amúgy nem megbízható adat, sőt, akkor sem feltétlenül még ha a gyártótól is származik...
Szerencse, hogy centiméteren most sem látsz. Szerintem.Ezt valami kőműves rajzolta?
Nem is tudom műszaki rajzon mikor láttam centiméterben megadott méreteket utoljára.
Forrás nélkül ez amúgy nem megbízható adat, sőt, akkor sem feltétlenül még ha a gyártótól is származik...
Ezt valami kőműves rajzolta?
Nem is tudom műszaki rajzon mikor láttam centiméterben megadott méreteket utoljára.
Forrás nélkül ez amúgy nem megbízható adat, sőt, akkor sem feltétlenül még ha a gyártótól is származik...
Jobb mint a semmi... Egyébként dm-ben van megadva.
Még pár éve mentettem el a Paralay-ról. De, ha neked jobb adataid vannak , kíváncsian várom.
T
Törölt tag 1945
Guest
Jobb mint a semmi... Egyébként dm-ben van megadva.
Háááát ez csak találgatás.
Én eddig csak tömegadatot láttam hivatalos forrásból, ahol alig 3%-al nehezebb a 40N6 a 48N6-hoz képest.
rakéta típus - tömege - hatótávolság - rávezetés módja
5V55K - 1480kg - 47km - RPK
5V55R - 1660kg - 75km - SAGG
48N6 - 1800kg - 150km - SAGG
48N6D - 1835kg - 200km - SAGG
48N6DM - 1835kg - 250km - SAGG
40N6 - 1893kg - 380km - aktív önrávezetés
Nyilván nem hivatalos, de valamivel több mint találgatás, mivel Paralay rendelkezik némi katonai kapcsolatokkal...
Paralay egy orosz haditechnikai szakfórum, nem tudom szoktad-e olvasni.
http://paralay.iboards.ru/
Szinte biztosan dm. Azt végképp senki nem használja méretezéshez.Jobb mint a semmi... Egyébként dm-ben van megadva.
Jó lesz az inch-nek is...Szerintem.
M
molnibalage
Guest
Nem igazán értelek. dm-ben van rajta. A legszélső az ismert méretű 48N6. A rakétatest átmérője 450 mm, de vezérsíkok is vannak rajta, ezért van kb. 1 méteres tubusban. A rakéta hossza kb. 7 méter. Semmiféle hüvelykről nincs szó.Szinte biztosan dm. Azt végképp senki nem használja méretezéshez.
Jó lesz az inch-nek is...Szerintem.
Jobb mint a semmi... Egyébként dm-ben van megadva.
Jogos, a kapkodásban csak rénéztem, és egyértelműen nem mm-es volt, de nem esett le, hogy dm... Amit tényleg soha, sehol nem használnak tervrajzon.
Megbízhatóbb (nem ekvivalens a jobbal) adatok nincsenek, erre céloztam...
A 98Zs6E osztály (tűzalegység/komplexum) technikai paraméterei:
Maximális célsebesség: 4.800 m/s,
Maximális céldetektálás: 600 km,
HMZ közeli határa: aerodinamikai céloknál: 2 km,
balliszikus céloknál: 7 km,
HMZ távoli határa: aerodinamikai céloknál: 400 km,
balliszikus céloknál: 60 km,
Max. célcsatonák száma: 36 db,
Max. rakéta csatornák száma: 72 db,
Menetből a telepítési idő: 5-10 perc,
Harci készenléti idő: 3 perc,
A komplexum müködési ideje nagyjavításig 10.000 óra,
A berendezések élettartama : legalább 20 év,
Az 5P85SzE2, vagy 5PTE2 indító platformokból 12 db telepíthető.
Egy indító platformon 4 féle szabványos rakéta konténert telepíthetnek egyszerre. Egy blokban 12-12 db 9M96E2, 9M96E aktív radar irányítású, 1 db 48N6E(2,3) változatú és egy eddig ismeretlen típusú légvédelmi rakétát.
A 9M96 változatú rakéták végfázisban kapcsolnak át aktív radar vezérlésre. Amennyiben szükséges, képesek szuper manőverezésre a találkozási pont előtt, 0,025 sec alatt 20 G-vel képesek megnövelni a manőverező képességüket. Hideg indítást alkalmaznak, 30m-en indul be a rakéta hajtómű. A végfázis szakasz kívételével, rádiókorrekciós inerciális vezérlést alkalmaznak a maximális zajszint mentesség miatt.
Maximális célsebesség: 4.800 m/s,
Maximális céldetektálás: 600 km,
HMZ közeli határa: aerodinamikai céloknál: 2 km,
balliszikus céloknál: 7 km,
HMZ távoli határa: aerodinamikai céloknál: 400 km,
balliszikus céloknál: 60 km,
Max. célcsatonák száma: 36 db,
Max. rakéta csatornák száma: 72 db,
Menetből a telepítési idő: 5-10 perc,
Harci készenléti idő: 3 perc,
A komplexum müködési ideje nagyjavításig 10.000 óra,
A berendezések élettartama : legalább 20 év,
Az 5P85SzE2, vagy 5PTE2 indító platformokból 12 db telepíthető.
Egy indító platformon 4 féle szabványos rakéta konténert telepíthetnek egyszerre. Egy blokban 12-12 db 9M96E2, 9M96E aktív radar irányítású, 1 db 48N6E(2,3) változatú és egy eddig ismeretlen típusú légvédelmi rakétát.
A 9M96 változatú rakéták végfázisban kapcsolnak át aktív radar vezérlésre. Amennyiben szükséges, képesek szuper manőverezésre a találkozási pont előtt, 0,025 sec alatt 20 G-vel képesek megnövelni a manőverező képességüket. Hideg indítást alkalmaznak, 30m-en indul be a rakéta hajtómű. A végfázis szakasz kívételével, rádiókorrekciós inerciális vezérlést alkalmaznak a maximális zajszint mentesség miatt.

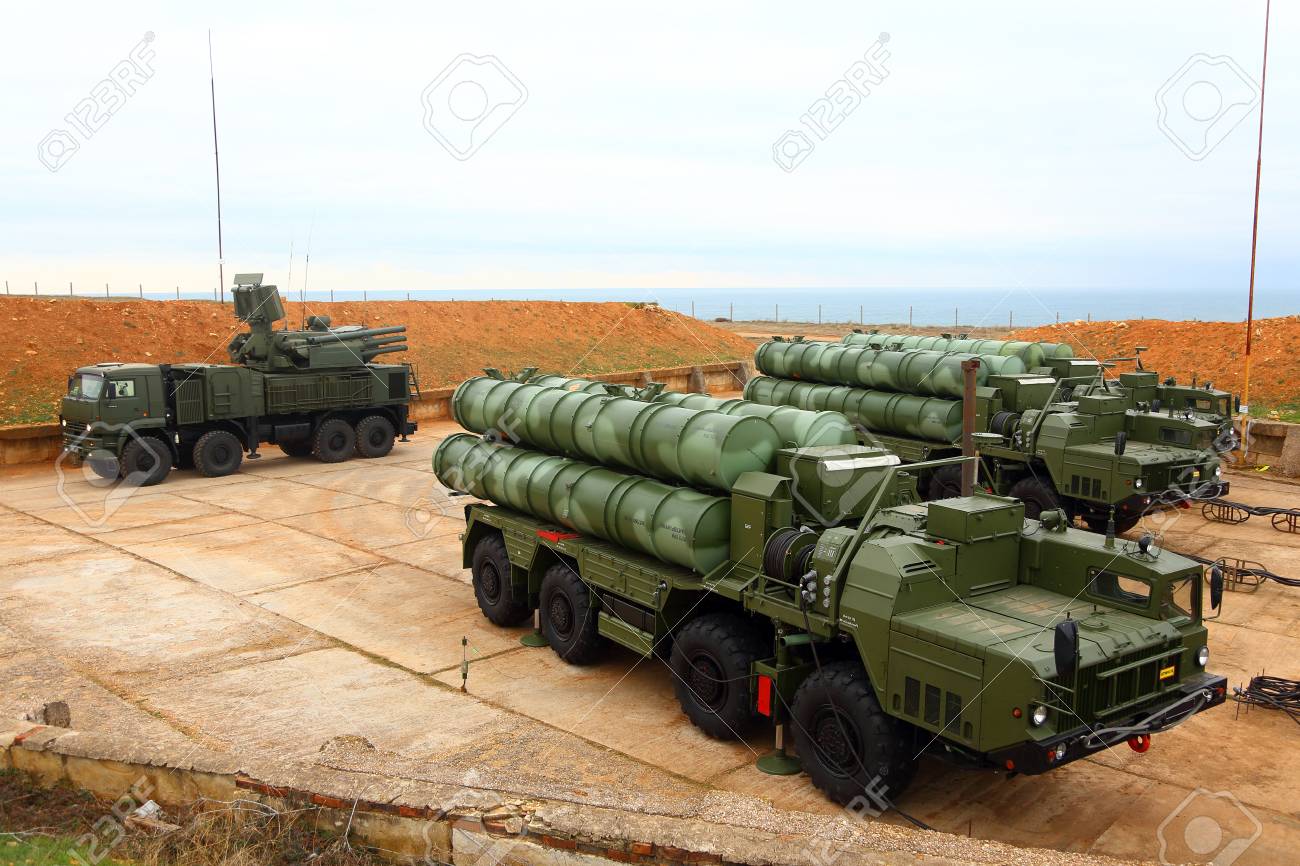

Oszt miért állítanák ezeket így sorba? Hogy egy rácsapással mindet ki lehessen csinálni?
M
molnibalage
Guest
Mert békeidő van...?
A célcsatorna számot mi alapján határoztad meg? Mert egyetlen osztálynál nem igazán értem, hogy y 36 db hogyan jön ki. Az aktív vezérléses rakétákat hogyan számoltad? Az Sz-400 tud ugye 12 db SAGG csatornát.A 98Zs6E osztály (tűzalegység/komplexum) technikai paraméterei:
Maximális célsebesség: 4.800 m/s,
Maximális céldetektálás: 600 km,
HMZ közeli határa: aerodinamikai céloknál: 2 km,
balliszikus céloknál: 7 km,
HMZ távoli határa: aerodinamikai céloknál: 400 km,
balliszikus céloknál: 60 km,
Max. célcsatonák száma: 36 db,
Max. rakéta csatornák száma: 72 db,
Menetből a telepítési idő: 5-10 perc,
Harci készenléti idő: 3 perc,
A komplexum müködési ideje nagyjavításig 10.000 óra,
A berendezések élettartama : legalább 20 év,
Az 5P85SzE2, vagy 5PTE2 indító platformokból 12 db telepíthető.
Egy indító platformon 4 féle szabványos rakéta konténert telepíthetnek egyszerre. Egy blokban 12-12 db 9M96E2, 9M96E aktív radar irányítású, 1 db 48N6E(2,3) változatú és egy eddig ismeretlen típusú légvédelmi rakétát.
A 9M96 változatú rakéták végfázisban kapcsolnak át aktív radar vezérlésre. Amennyiben szükséges, képesek szuper manőverezésre a találkozási pont előtt, 0,025 sec alatt 20 G-vel képesek megnövelni a manőverező képességüket. Hideg indítást alkalmaznak, 30m-en indul be a rakéta hajtómű. A végfázis szakasz kívételével, rádiókorrekciós inerciális vezérlést alkalmaznak a maximális zajszint mentesség miatt.
T
Törölt tag 1945
Guest
2019 április 30-án jelent meg a cikk. Meg lehet szagérteni.Húúú, ez nem tudom honnan van, de tele van marhaságokkal.
https://militaryarms.ru/boepripasy/rakety/zrk-s-400-triumf/
Kíváncsi vagyok, szerinted mi az a sok "marhaság". Nekem is vannak fenttartásaim.
T
Törölt tag 1945
Guest
Akkoriban! Nem most volt. Tudom, én is benne voltam.
De a 9M96 rakétákról nem sok minden konkrétumot lehetett tudni. Ráadásul már régen tudjuk, hogy van egy SA-21A verzió, de sajnos nem sok minden ismert róla még most sem.
A 12 db 9M96 rakéta 4x3 db, egy indító platformon. Egy konténerben 3 db van.
