W

Wilson

Guest

A lengyel Żądło légvédelmi rendszer lelőtt egy orosz UAV-t...​


2023. január 19


Az ukrán hadsereg a lengyel Żądło légvédelmi rakétarendszer segítségével lelőtt egy orosz drónt.

Ukrajna légvédelme eltalálta az Orlan-10 felderítő drónt.


A támadáshoz az "Osza" légvédelmi rendszer lengyel modernizációját használták, amely Lengyelországban az Osza-AKM-P1 Żądło elnevezést kapta.

Ezek a lengyelek által továbbfejlesztett komplexumok passzív célzó és kereső optoelektronikai állomásokkal rendelkeznek.

Lehetővé teszik a célpontok keresését és tüzelését radar használata nélkül, ami így nem leplezi le a komplexumot.

Az ilyen átadott rendszerek számát nem nevezték meg, de ismert, hogy 2021-ben Lengyelországban 64 darab volt szolgálatban.

Lengyelország az 1980-as évek elején kapta meg ezeket a légvédelmi rakétarendszereket a Szovjetuniótól.

Tavaly október 11-én pedig Valerij Zaluzsnyij azt írta , hogy Ukrajnában már működnek ezek a lengyel légvédelmi rendszerek.

2001-ben a lengyel Wojskowe Zakłady Uzbenia SA modernizációs csomagot fejlesztett ki az elavult szovjet Osza-AK komplexumokhoz. A komplexumok korszerűsítése 2005-ben kezdődött Osza-AKM-P1 Żądło (Osza-Р) elnevezéssel.

Lengyel légvédelmi rendszer, Osza-P. Fotó nyílt forrásból

A korszerűsítés során a radarberendezés jelentős változásokon ment keresztül: részben új elemi bázisra került. A megfigyelőállomás rádióelektronikai zavaró hatásaival szembeni védelme megnőtt. Légi célpontok észlelésére tervezték. A légvédelmi rendszert új jelzőeszközökkel és korszerű légi helyzetjelző monitorokkal is megerősítették.

A modernizált Osza-P légvédelmi rendszer harci potenciálját növelő jelentős változás a passzív optikai-elektronikus állomás volt.

Osa-AKM-P1 Żądło a kezelőülésből
Osza-AKM-P1 Żądło a kezelőülésből

Hőkamerával ellátott televíziós irányzékból és lézeres távolságmérőből áll. A modernizált komplexumban megjelent egy új, digitális jelfeldolgozással ellátott légvédelmi rakétairányító állomás vevő, amely lehetővé tette a pontosság és a sérülés valószínűségének javítását.


  • Tetszik
Reactions: bel and gacsat

ghostrider

Well-Known Member
2014. július 18.
8 957
24 090
113
Belorusz modernizált/tovább fejlesztett OSzA-1T légvédelmi komplexum, MAZ-6317 alvázon. Javított zavarszűrés, teljesen automatizált vezetési rendszer, 1/1 rakéta/cél leküzdés.


Szállító töltő gépjármű




ghostrider

Well-Known Member
2014. július 18.
8 957
24 090
113
Egy kis szösszenet, emlékeztetőnek.

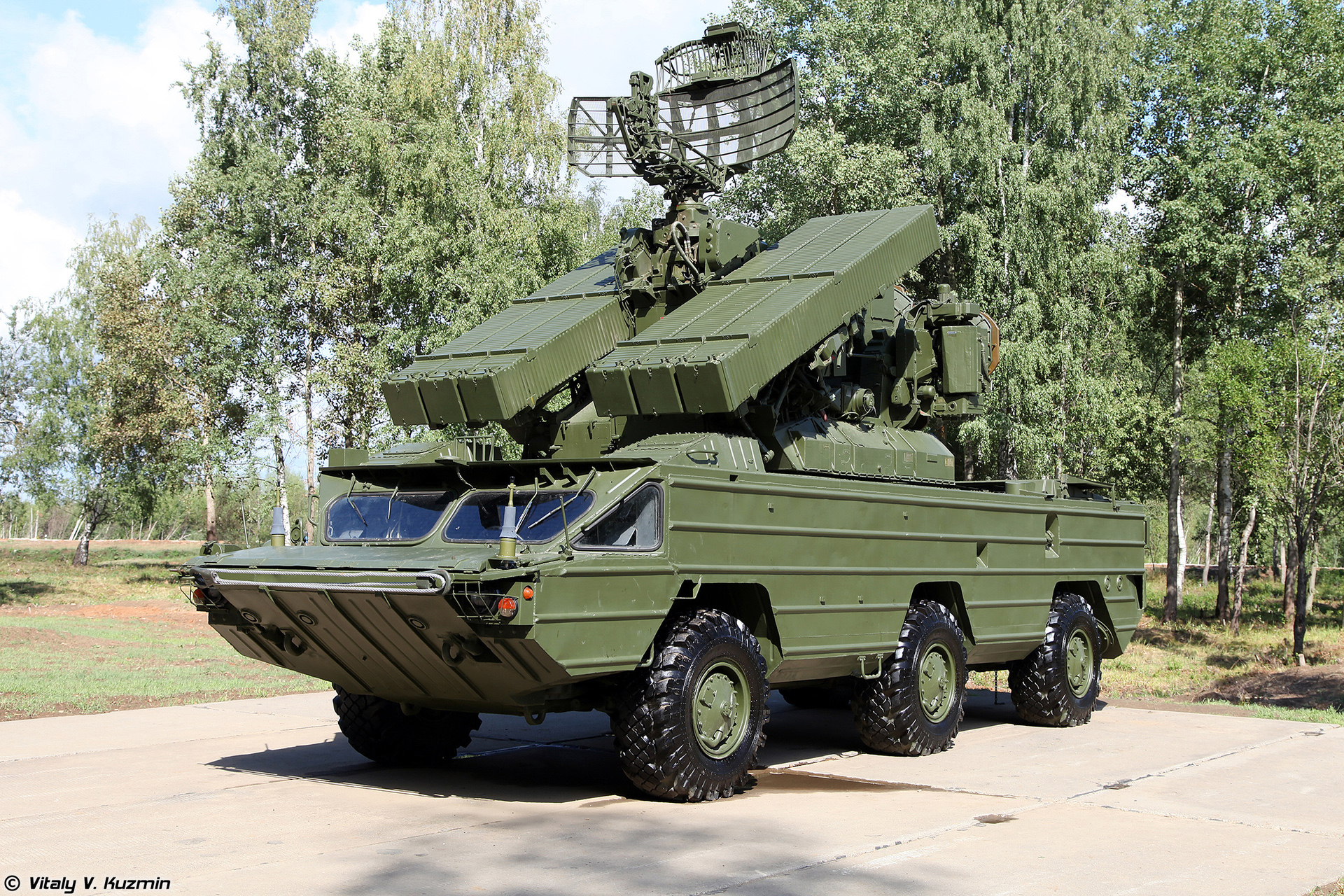

1970-1975 között gyártották a 4 indító sínes 9K33 OSzA (SA-8) kis hatótávolságú csapatlégvédelmi komplexumot, amit 1971.10.04-én rendszeresítettek. A fejlesztés 1960.10.27.-én (a rendelet 1960.07.27.-én született) kezdődött. Itt a 9M33 kis hatótávolságú légvédelmi rakéták még konténer nélkül voltak az indító síneken elhelyezve.

A modernizált, 6 db konténerben elhelyezett 9M33M2 rakétákat hordozó 9K33M2 OSza-AK verziót 1975-1980, a 9M33M3 rakétákat hordozó 9K33M3 OSza-AKM-t pedig 1980-1988 között gyártották.



Egy ütegben 4 db komplexum van rendszeresítve. A gépesített lövész, vagy páncélos hadosztályok közvetlen légvédelmi biztosítása volta feladatuk. A hordozó jármű típusa: 9A33B, ami a kétéltű BAZ-5937 alvázra épül. A rádióparancs vezérlésű, minden időjárási viszonyok között alkalmazható komplexum egy cél és két rakétacsatornával rendelkezik. A 2 dimenziós SzOC felderítő-célkövető lokátor állomás felderítési hatótávolsága vadászgép méretű cél esetén, 5.000m-en 40km, 50m-en 27km. Működési frekvenciája 6-8Ghz között van, a lokátor antenna forgási sebessége 33 1/3 fordulat/perc. Az SzSzC rávezető lokátor állomás a SzOC-tól kapott adatok alapján az SzRP koordináta egységgel közösen kidolgozza a megfelelő cél elfogási paramétereket. Az automatikus célkövetés hatótávolsága 23km és 14km célmagasságtól (5.000m, illetve 50m) függően. A frekvencia tartománya 14,2-14,8GHz. Középen a célkövető, két szélén a rakéta rávezető antennák vannak elhelyezve. Zavarszűrővel rendelkezik.
Az OSzA-AK változat modernizációja:
1. A célkövetés nagyobb lett (hatótávolság, magasság. paraméter),
2. Az SzRP kapacitása bővült, 8G manőverezésű képességű és 500m/s sebességű célok megsemmisítése,
3. Utánlövés képessége 300m/s célsebességig,
4. Aktív és passzív zavarok elleni jobb védelem,
5. Üzembiztonság nagyobb,
6. Megbízhatóbb, 27m magasságra lehozott "saját-idegen" rendszer,
7. A rakéták konténerben való elhelyezése 5 évre tolta a szavatossági időt,
8. 8 db tartalék rakéta elhelyezése;
Az OSzA-AKM változat további modernizációja ("Mara" kód alatt):
1. Helikopterek megsemmisítési képessége
2. A SzOC felbontása javult,
3. A közelségi gyújtó érzékenysége, megbízhatósága javult,
4. A korszerűsített SzRP pontosabb rakéta rávezetést biztosít,
5. Az önmegsemmisítés megbízhatóbb lett,
6. Az új alkatrészbázis miatt sokkal jobb lett a működési megbízhatóság,
7. Tovább javult a zavarvédelem
8. Korszerűbb rádió berendezést kapott;
Cél paraméter 6km. Megsemmisítési zóna távolságban 1,5/15km, magasságban 0/5km. Megsemmisítési valószínűség: 1. harcászati vadászrepülőgép 0,5-0,7, 2. helikopter 0,4-0,7, 3. manőverező cél 0,2-0,5.
A különböző típusú, egy fokozatú rakéták szilárd hajtóanyagúak és "kacsa" (elöl vannak a kormány felületek) elrendezésűek.


A 9T217B TZM 12 db rakéta szállítására és töltésére alkalmas.
A délszláv (jugó) háborúban több 20-100m magasság között repülő Tomahawk robotrepülőgépet semmisített meg Osza komplexum. Az 50m magasság alatt repülő légi célok elfogása problémás a rövid célérzékelési idő miatt, egy rakéta általában kevés a megsemmisítéshez.
Több, mint 1.200 db komplexum készült összesen.
Alkalmazó országok: (A 9K33, valamilyen változatot jelöl)
Szovjetunió (szétosztásra került az utódállamok között)
Azerbajdzsán 80db 9K33 (2020),
Algéria 48 db 9K33M3 (2016),
Angola 15 db 9K33 (2016),
Belorusszia 72 db 9K33M3 (2016),
Bulgária 24db 9K33 (2023),
Görögország 38db 9K33M3 (2023),
Grúzia 8 db 9K33M2 és 6-10db 9K33M3 (2023),
India 80db 9K33M2 (2016), 50 db (2023),
Kuba 10db 9K33 (2023),
Lengyelország 64db 9K33M2 (2016),
Oroszország: több, mint 400 db komplexum (100 üteg) 2016,
Örményország 40-60db (2016),
Szíria 63 db-ból kb. 14 db 9K33 (2015),
Türkmenisztán 40 9K33 (2016),
Ukrajna 80db 9K33M3 (2021),
Ekvádor 6 db (2016),
Jordánia 10db 9K33 (2023)
Líbia Ismeretlen számú 9K33 (2012);
Magyar viszonylatban tervbe volt véve az 1980-as években, hogy rendszeresítjük, de a beiskolázott állományt 1985-ben visszahívták Kijev-ből, a vásárlást pedig törölték.
Az M4 változat a hajófedélzeti légvédelmi komplexum (SA-N-4).
9К33-1Т Оса-1Т Belorusz modernizáció (2001-2005).
Javított megsemmisítési zóna (12/7km, 700m/s célsebesség), új irányítási rendszer, nagyobb megsemmisítési valószínűség. Nagyfrekvenciás félvezető erősítők alkalmazása. Az OES-1T optikai-elektronikus rendszer beépítése: hőiránymérő (működési tartomány: 8-12µm ), egy modernizált televíziós csatorna és egy lézeres távolságmérő (hullámhossz - 1,06µm). Modernizált munkaállomás, ARM-1T digitális számítógép, LCD kijelzők, automatizált harci munka, A PU-12M ütegparancsnoki jármű megszüntetése, helyette az ütegpk. az 1. komplexumból irányítja a harci munkát a többi komplexumnak. A berendezések üzembiztonsága 80%-al javult. Növekedett az élettartam, kevesebb tartalék alkatrész bázis szükséges. A ZIL-131 járművön elhelyezett 9F632 szimulátort a komplexumokban található funkcionális irányító berendezésekben lévő AFKT-1T szimulátor váltotta fel.
