fip7

Well-Known Member
2011. november 9.
19 185
60 003
113
Azon elgondolkodtak már, hogy aknára futás után, hogyan javítják a gumi lánctalpat?
Vagy ez is szegmensekből áll, mint az acél csak én nem látom? o_O


PavolR

Well-Known Member
2020. július 2.
5 602
14 812
113
Azon elgondolkodtak már, hogy aknára futás után, hogyan javítják a gumi lánctalpat?
Vagy ez is szegmensekből áll, mint az acél csak én nem látom? o_O
Nincsenek szegmensek, az egészet úgy ahogyan van kell ráhúzni:

images

https://silo.tips/download/rubber-track-systems-and-components-engineering-for-defense-vehicles


https://m.facebook.com/media/set/?set=a.363619123742917.1073741829.281453428626154&type=3


pöcshuszár

Well-Known Member
2019. március 21.
23 795
47 067
113
Azon elgondolkodtak már, hogy aknára futás után, hogyan javítják a gumi lánctalpat?
Vagy ez is szegmensekből áll, mint az acél csak én nem látom? o_O

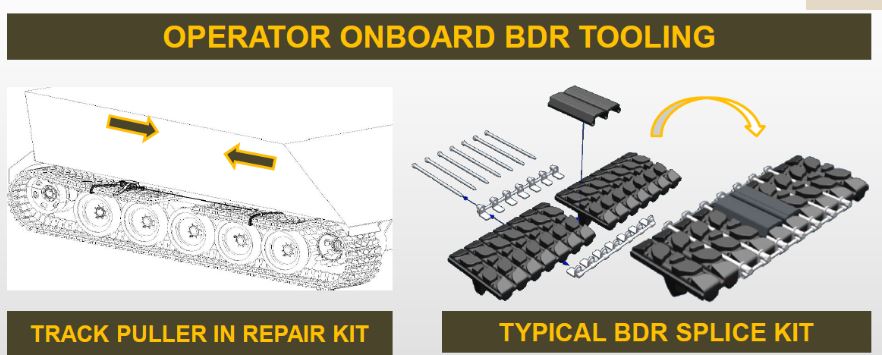

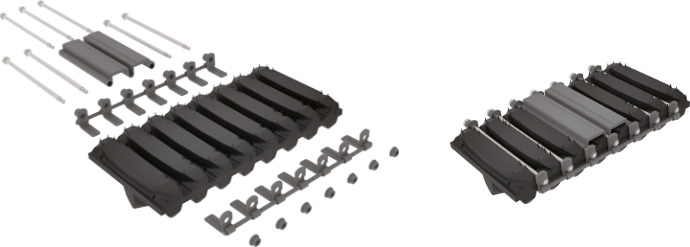

Az újabbak már darabokból (szegmensekből) állnak. Az amerikai IFV tenderen már ilyennel pályáznak. A régebbiekhez meg javítókittel (kapcsos megoldás, hasonlóan a futószalagok javításához) javíthatóak.


PavolR

Well-Known Member
2020. július 2.
5 602
14 812
113

A CV90 nagy karbantartása megkezdődött​

https://magazines.defensie.nl/materieelgezien/2022/08/cv90-klaar-voor-de-toekomst

A CV90-es gyalogsági harcjármű jelentős korszerűsítésen esik át. Élettartama végéig, 2039-ig működik. 2021 elején a védelmi minisztérium szerződést írt alá a BAE Systems Hägglunds gyártóval egy 122 jármű úgynevezett Midlife Update (MLU) frissítéséről. Szeptember végén legördült a svédországi gyártósorról az első First of Type (FoT) példány. Joost Vernooij projektvezető és Friso Mous, a Defense Materiel Organisation ellenőrzési menedzsere az MLU-ról.

A CV90 immár körülbelül tizenöt éve „szolgálatban van” a hadseregben. Miért van szükség most a jármű korszerűsítésére?

„Ez szükséges ahhoz, hogy a CV90 működőképes maradjon. A szoftver elavult, a veszélykép jelentősen megváltozott. A modernizáció után a jármű visszanyerte a legmodernebb technológiát, és a CV90 továbbra is az egyik legjobb gyalogsági harcjármű a csatatéren. Ez az egyetlen MLU a CV90 számára élettartama során. A most alkalmazott digitális architektúra lehetővé teszi a naprakészen maradást. Tehát lesznek változások. A Foxtrot programot is ennek az évtizednek a második felére tervezik.”

A legnagyobb újítások a sorban


A CV90 a mechanikai beállításoknak, kiegészítéseknek és az informatikai rendszerek cseréjének köszönhetően évekig bírja az MLU után. Mind a 122 jármű ugyanazon a korszerűsítésen esik át. Közülük 90-en kapnak aktív védelmi rendszert. Ez az MLU költségvetéséhez kapcsolódik.

Torony

A jármű legnagyobb változásai a toronyban történtek. A kialakítását módosították, és a 35 mm-es Bushmaster III fegyvert 90 fokkal megdöntötték és továbbfejlesztették. Ez több helyet biztosít a legénységnek, és javítja a lőszerellátást. Ezenkívül az FN MAG géppuska a torony belsejéből a toronyon kívüli tokba került. Az FN MAG áthelyezése miatt immár kevesebb égőgáz is kerül a járműbe, ami szintén jelentős előrelépés a legénység számára.

Alrendszerek

A módosított torony mellett néhány alrendszert is hozzáadtak.

Először is a rakétavető. Ez a rakétarendszer 2 darab Spike rakétát képes hordani és kilőni.

Másodszor, egy aktív védelmi rendszer van telepítve. Ez a rendszer (Elbit Iron Fist Light Decoupled) elfogja a bejövő fenyegetéseket ATR (Anti Tank Rockets) és ATGM (Anti Tank Guided Missile) formájában. A CV9035NL az első olyan működő jármű a NATO-n belül, amely ezt a rendszert használja.

A járművet felszerelik egy EOPS (Electronic Optical Panoramic Sight) rendszerrel is, amely a parancsnok számára stabil képet nyújt környezetéről nagy távolságokon. Ez a rendszer nappali kamerarendszerrel, valamint hőképpel és LRF-vel (lézeres távolságmérővel) rendelkezik. Fél méterrel megemelhető mozgatható árbocra van helyezve, és 360 fokos rálátást kap a jármű körül.

A vázat is korszerűsítették. Az informatikai hálózatot modernizálták, alkalmassá tették a jövőbeni frissítésekre, bővítésekre. Biztonságosabb, és javult a legénység tájékoztatása. Emellett a jármű körüli összes kamera megújult, és a sofőr hozzáférhet egy új vezetői kamerához.
Ezekkel a frissítésekkel a jármű védelme jelentősen javult. Emellett javult a jármű hatótávolsága, és javult a legénység helyzetfelismerése is.


Infografika CV90 frissítésekkel az MLU után.
Infographics met vernieuwingen aan de CV90 na de MLU.



Terminator

Well-Known Member
Szerkesztőségi tag
2010. április 19.
42 194
81 083
113

A CV90 nagy karbantartása megkezdődött​

https://magazines.defensie.nl/materieelgezien/2022/08/cv90-klaar-voor-de-toekomst

A CV90-es gyalogsági harcjármű jelentős korszerűsítésen esik át. Élettartama végéig, 2039-ig működik. 2021 elején a védelmi minisztérium szerződést írt alá a BAE Systems Hägglunds gyártóval egy 122 jármű úgynevezett Midlife Update (MLU) frissítéséről. Szeptember végén legördült a svédországi gyártósorról az első First of Type (FoT) példány. Joost Vernooij projektvezető és Friso Mous, a Defense Materiel Organisation ellenőrzési menedzsere az MLU-ról.

A CV90 immár körülbelül tizenöt éve „szolgálatban van” a hadseregben. Miért van szükség most a jármű korszerűsítésére?

„Ez szükséges ahhoz, hogy a CV90 működőképes maradjon. A szoftver elavult, a veszélykép jelentősen megváltozott. A modernizáció után a jármű visszanyerte a legmodernebb technológiát, és a CV90 továbbra is az egyik legjobb gyalogsági harcjármű a csatatéren. Ez az egyetlen MLU a CV90 számára élettartama során. A most alkalmazott digitális architektúra lehetővé teszi a naprakészen maradást. Tehát lesznek változások. A Foxtrot programot is ennek az évtizednek a második felére tervezik.”

A legnagyobb újítások a sorban


A CV90 a mechanikai beállításoknak, kiegészítéseknek és az informatikai rendszerek cseréjének köszönhetően évekig bírja az MLU után. Mind a 122 jármű ugyanazon a korszerűsítésen esik át. Közülük 90-en kapnak aktív védelmi rendszert. Ez az MLU költségvetéséhez kapcsolódik.

Torony

A jármű legnagyobb változásai a toronyban történtek. A kialakítását módosították, és a 35 mm-es Bushmaster III fegyvert 90 fokkal megdöntötték és továbbfejlesztették. Ez több helyet biztosít a legénységnek, és javítja a lőszerellátást. Ezenkívül az FN MAG géppuska a torony belsejéből a toronyon kívüli tokba került. Az FN MAG áthelyezése miatt immár kevesebb égőgáz is kerül a járműbe, ami szintén jelentős előrelépés a legénység számára.

Alrendszerek

A módosított torony mellett néhány alrendszert is hozzáadtak.

Először is a rakétavető. Ez a rakétarendszer 2 darab Spike rakétát képes hordani és kilőni.

Másodszor, egy aktív védelmi rendszer van telepítve. Ez a rendszer (Elbit Iron Fist Light Decoupled) elfogja a bejövő fenyegetéseket ATR (Anti Tank Rockets) és ATGM (Anti Tank Guided Missile) formájában. A CV9035NL az első olyan működő jármű a NATO-n belül, amely ezt a rendszert használja.

A járművet felszerelik egy EOPS (Electronic Optical Panoramic Sight) rendszerrel is, amely a parancsnok számára stabil képet nyújt környezetéről nagy távolságokon. Ez a rendszer nappali kamerarendszerrel, valamint hőképpel és LRF-vel (lézeres távolságmérővel) rendelkezik. Fél méterrel megemelhető mozgatható árbocra van helyezve, és 360 fokos rálátást kap a jármű körül.

A vázat is korszerűsítették. Az informatikai hálózatot modernizálták, alkalmassá tették a jövőbeni frissítésekre, bővítésekre. Biztonságosabb, és javult a legénység tájékoztatása. Emellett a jármű körüli összes kamera megújult, és a sofőr hozzáférhet egy új vezetői kamerához.
Ezekkel a frissítésekkel a jármű védelme jelentősen javult. Emellett javult a jármű hatótávolsága, és javult a legénység helyzetfelismerése is.


Infografika CV90 frissítésekkel az MLU után.
Infographics met vernieuwingen aan de CV90 na de MLU.


Van valami oka a narancssárga színnek? Fekete hátteret használsz?
