F-15 Eagle (McDonell Douglas/Boeing)

[Allesmor Obranna]

A Waddington-i jó kis ersó, amikor a Gyulánk MiG-29-ese mellett az egyik nagy fő attrakció az izraeliek akkor még vadonat új F-15I Raam gépének szereplése volt.
A gépet CFT-vel és pirosra festett 12 darb Mk-82-es súlymakettel vértezték fel, de a pilóták igyekeztek komoly (toló)erő demonstrációt bemutatni:

A jó hosszú videóban van minden, én azonban odatekertem ahhoz a részhez, amikor az izraeli pilóta egy ferde leborítást követően nem tudott szépen vízszintes szárnyakkal bejönni a pálya tengelyébe, ezért beleimprovizált egy billegtetést, mintha direkt így akarta volna. Szép mentés



[arbalest]



[Allesmor Obranna]

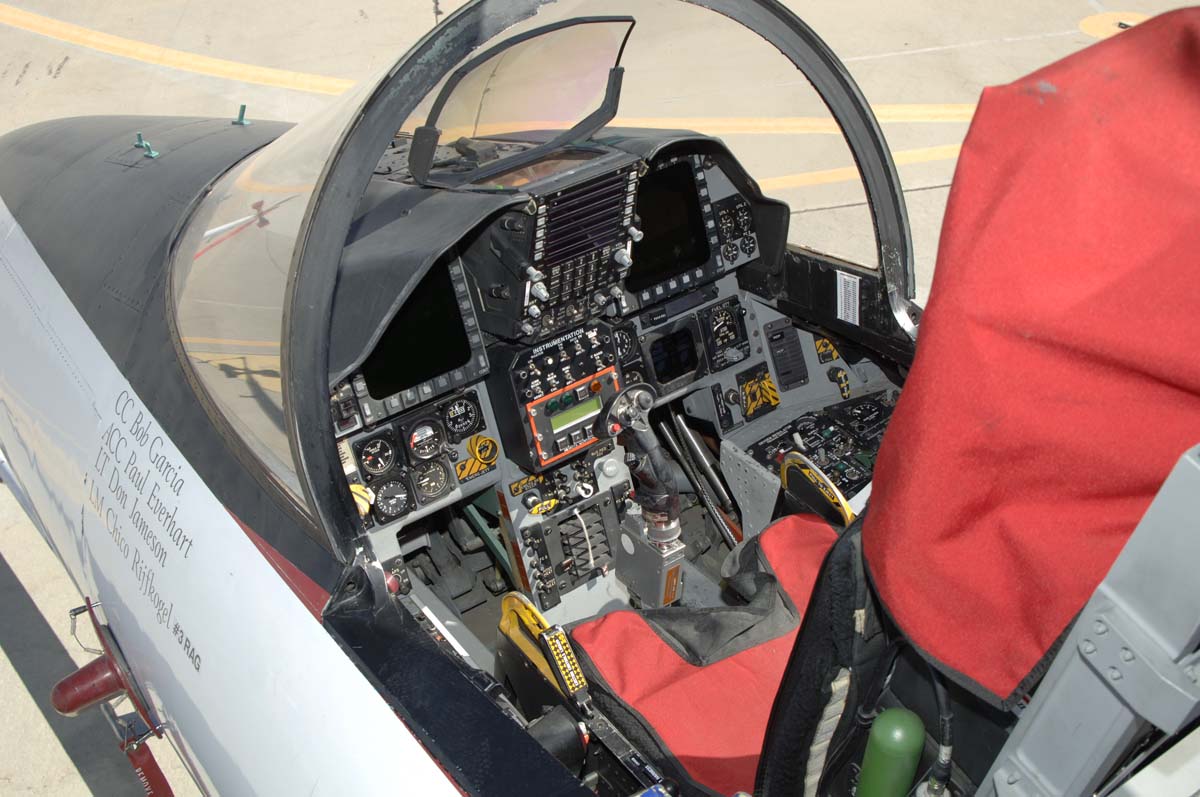

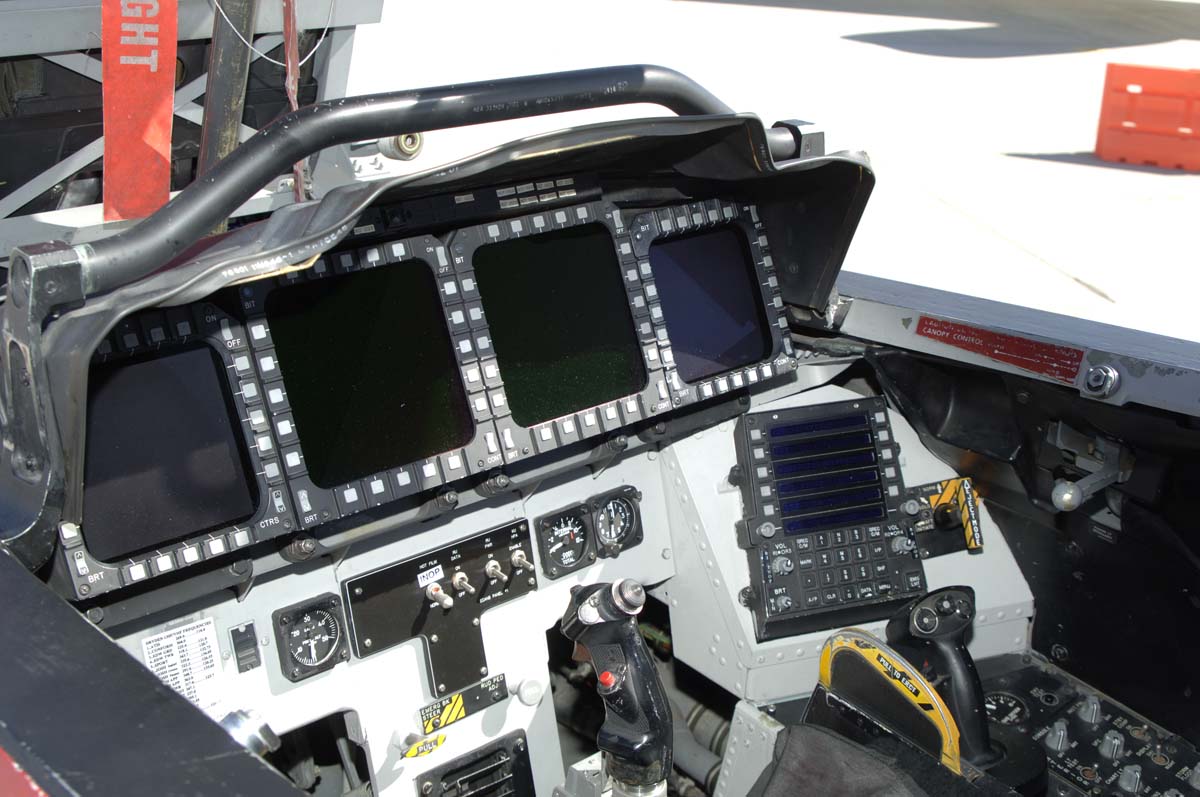

Érdekes adalék, az F-15ACTIVE (ami egy erősen átalakított nullszériás F-15B volt még leánykorában) a legutolsó tesztsorozathoz már az F-15E műszerfalait kapta meg:

Ekkor ennek a NASA-Boeing programnak célja már az volt, hogy a továbfejlesztett kormányvezérlés és TVC rendszer ne is csak úgy általánosságban az F-15-ös család, hanem mindinkább az F-15E Strike Eagle képességeit javítsa.
Illetve az is látszott, hogy a Boeing (McDD) bármiféle további F-15-ös megrendelést már kizárólag csak az F-15E platformján teljesítsen.



[molnibalage]

Érdekes adalék, az F-15ACTIVE (ami egy erősen átalakított nullszériás F-15B volt még leánykorában) a legutolsó tesztsorozathoz már az F-15E műszerfalait kapta meg:

Ekkor ennek a NASA-Boeing programnak célja már az volt, hogy a továbfejlesztett kormányvezérlés és TVC rendszer ne is csak úgy általánosságban az F-15-ös család, hanem mindinkább az F-15E Strike Eagle képességeit javítsa.
Illetve az is látszott, hogy a Boeing (McDD) bármiféle további F-15-ös megrendelést már kizárólag csak az F-15E platformján teljesítsen.

Ha szigorúan nézem, akkor a 4. gen gépekből az, amiből a legtöbbet sajtolták ki az F-15EX.
Csak az a sajnos "minek már" kategória, és főleg ennyiért. Mindent is beleépítettek és terveztek, amit csak megkaphatott egy 4. gen sárkány a TVC-t leszámítva, ami meh kategória.

• Megkapta a kvázi legésszerűbb és legerősebb hajtóművet, F110-GE-129.
• AESA radar
• MAWS
• IRST is lehet rajta már (lásd szingapúri gépeket)
• data link (Link 16-on túli?)
• aktiválták a két külső függesztőt, amivel kb. 1980 táján szórakoztak utoljára
• kapott CFT ÉS használják is (bár sok CFT konfig volt, de abból csak a legegyszerűbbet valósították meg, de két formában is ugye...)
• fly by wire-t is megkapta
• legalább 2,5 cockpit facelift volt (C +1 MFD, Golden Eagle, F-15E és EX nagy kijelzője)
• sisakdisplay



[Allesmor Obranna]

Ha szigorúan nézem, akkor a 4. gen gépekből az, amiből a legtöbbet sajtolták ki az F-15EX.
Csak az a sajnos "minek már" kategória, és főleg ennyiért. Mindent is beleépítettek és terveztek, amit csak megkaphatott egy 4. gen sárkány a TVC-t leszámítva, ami meh kategória.

• Megkapta a kvázi legésszerűbb és legerősebb hajtóművet, F110-GE-129.
• AESA radar
• MAWS
• IRST is lehet rajta már (lásd szingapúri gépeket)
• data link (Link 16-on túli?)
• aktiválták a két külső függesztőt, amivel kb. 1980 táján szórakoztak utoljára
• kapott CFT ÉS használják is (bár sok CFT konfig volt, de abból csak a legegyszerűbbet valósították meg, de két formában is ugye...)
• fly by wire-t is megkapta
• legalább 2,5 cockpit facelift volt (C +1 MFD, Golden Eagle, F-15E és EX nagy kijelzője)
• sisakdisplay

Nekem amúgy a legjobban az F-15C/D gépek CFT-je tetszik, ami még nem volt így "elrontva" ezel a sok pilonnal. Csak egy sornyi pilon volt rajtuk.

https://flic.kr/p/2krwh8o

https://flic.kr/p/JdPhNX

https://flic.kr/p/hHGWkx

https://www.flickr.com/photos/xnir/4811436628/

Azóta jól látszik, hogy a fő profil, azaz a csapásmérés miatt az F-15E leszármazottakon két sornyi pilon van, de a legutóbbi leszármazottakon legalább egy nagy közös gerendára rendezték az alsó sort. Viszont ezt a sok pilon a CFT-n nagyon otromba:

https://www.flickr.com/photos/halfmind/50906327651/

Viszont praktikus és ez az, ami a harcászatban számít.



[Allesmor Obranna]

Régen az izlandi USAF gépeken is volt a régi CFT:

https://flic.kr/p/2iSTU7K

https://flic.kr/p/gQdBeb

https://flic.kr/p/EFmHyK



[molnibalage]

Nekem amúgy a legjobban az F-15C/D gépek CFT-je tetszik, ami még nem volt így "elrontva" ezel a sok pilonnal. Csak egy sornyi pilon volt rajtuk.

https://flic.kr/p/2krwh8o

https://flic.kr/p/JdPhNX

https://flic.kr/p/hHGWkx

https://www.flickr.com/photos/xnir/4811436628/

Azóta jól látszik, hogy a fő profil, azaz a csapásmérés miatt az F-15E leszármazottakon két sornyi pilon van, de a legutóbbi leszármazottakon legalább egy nagy közös gerendára rendezték az alsó sort. Viszont ezt a sok pilon a CFT-n nagyon otromba:

https://www.flickr.com/photos/halfmind/50906327651/

Viszont praktikus és ez az, ami a harcászatban számít.

Kinézetre nekem is a legjobban tetsző. Sőt, ha szemét akarok lenni, akkor az USAF-nak lehetett lényegében egy Szu-27-ese, mert a CFT-vel a keró kvázi azonos volt. Csak a gép szerkezetileg még mindig vagy 3 tonnával volt könnyebb és ettől még, ha akarta lehetett póttartálya is.
Upsz...



[Allesmor Obranna]

Kinézetre nekem is a legjobban tetsző. Sőt, ha szemét akarok lenni, akkor az USAF-nak lehetett lényegében egy Szu-27-ese, mert a CFT-vel a keró kvázi azonos volt. Csak a gép szerkezetileg még mindig vagy 3 tonnával volt könnyebb és ettől még, ha akarta lehetett póttartálya is.
Upsz...

Csak tolóerő oldalról nem volt meg a támasz, habár - érdekesség - az F100PW220-asok és a statikusan jóval erősebb AL-31F-ek dinamikus tolóereje kis magasságon, hangsebesség közelében közel azonos volt.

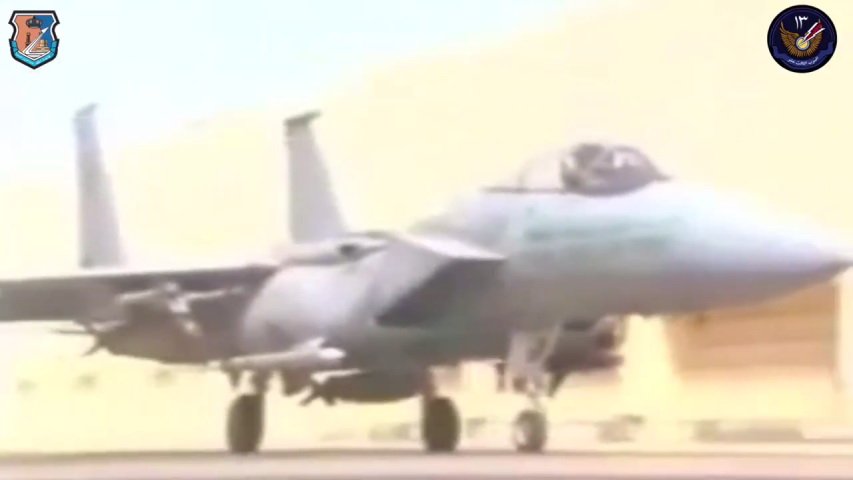

Szóval mégis van benne valami. Nyilván nem ok nélküli az izraeliek ragaszkodása, ahogy az sem, hogy 1991-ben az Öböl-háborúban még a szaúdiak is használták, csak nem tudom, hogy a C/D gépeikről ez később hova tűnt.

http://www.arcforums.com/forums/air/uploads/monthly_2018_11/988541706_saudif-15cfastpackgulf.jpg.350700e64e086fd5f79889e98b0c349c.jpg

Amerikai F-15D egy ausztráliai gyakorlaton, még 1984-ből:

http://www.ausairpower.net/USAF/000-F-15A-1A.jpg

És a japánok miért nem rendszeresítették?



[molnibalage]

Csak tolóerő oldalról nem volt meg a támasz, habár - érdekesség - az F100PW220-asok és a statikusan jóval erősebb AL-31F-ek dinamikus tolóereje kis magasságon, hangsebesség közelében közel azonos volt.
Szóval mégis van benne valami. Nyilván nem ok nélküli az izraeliek ragaszkodása, ahogy az sem, hogy 1991-ben az Öböl-háborúban még a szaúdiak is használták, csak nem tudom, hogy a C/D gépeikről ez később hova tűnt.

http://www.arcforums.com/forums/air/uploads/monthly_2018_11/988541706_saudif-15cfastpackgulf.jpg.350700e64e086fd5f79889e98b0c349c.jpg

Amerikai F-15D egy ausztráliai gyakorlaton, még 1984-ből:

http://www.ausairpower.net/USAF/000-F-15A-1A.jpg

És a japánok miért nem rendszeresítették?

Ha engem kérdel számomra érthetetlen, hogy az USAF F-15C-k legalább egy részén miért nem volt permanensen ott a CFT.
De ezt ők tudják. Látom benne más oldalról a rációt, de kicsit a "túl sokat áldozunk be túl kevésért" húzásnak tűnik.

A magas szubszonikus tartományban, ahova szánták az F-15-öst a tolóerő difi lényegében 0.
Csak az F-15 számottevően könnyebb és kisebb a gép keresztmetszete is. M0,6 felett az eltérés gyakorlatilag lényegtelenné válik.



[Allesmor Obranna]

Japán F-15-ös berepülésre indulna, de a hajtóművon lángleválás jön létre, így nem egy sehová. A jelent valamiért kétszer szerepel a videóban:



[Allesmor Obranna]

Néhány F-15E flameout:



[molnibalage]

Ezek FADEC meghibásodások amúgy? Amikor a tranzienst nem tudja lekövetni a szabályozás?



[Allesmor Obranna]

Ezek FADEC meghibásodások amúgy? Amikor a tranzienst nem tudja lekövetni a szabályozás?

Lehet. Az F100PW229-es egy eléggé kihegyezett hajtómű, különösen a forszázskapcsolása igen rapid. Ezért osztották 11 zónára, ezért van külön UV lángdetektor, de nem is egy.
Az ilyesmit okozhatja bármi. Akár forszázskollektorban kokszosodás, netán a tüzelőanyagszivattyú(k)ban kopás, ami miatt pillanatra kimarad az tüzelőanyag betáplálás és azonnal összeomlik a lángfront. Ezt viszont azonnal érzékelik a lángdetektorok, a nyomás, illetve hőmérséklet szenzorok és azonnal lelövik a fordulatszámot, illetve a forszázsszivattyú, illetve annak szelepe zárja az utánégetés tüzelőanyag betápját.
De a hajtómű fő tüzelőnyag szivattyúja ilyenkor nem áll le, ahogy maga a hajtómű sem.



[molnibalage]

Lehet. Az F100PW229-es egy eléggé kihegyezett hajtómű, különösen a forszázskapcsolása igen rapid. Ezért osztották 11 zónára, ezért van külön UV lángdetektor, de nem is egy.
Az ilyesmit okozhatja bármi. Akár forszázskollektorban kokszosodás, netán a tüzelőanyagszivattyú(k)ban kopás, ami miatt pillanatra kimarad az tüzelőanyag betáplálás és azonnal összeomlik a lángfront. Ezt viszont azonnal érzékelik a lángdetektorok, a nyomás, illetve hőmérséklet szenzorok és azonnal lelövik a fordulatszámot, illetve a forszázsszivattyú, illetve annak szelepe zárja az utánégetés tüzelőanyag betápját.
De a hajtómű fő tüzelőnyag szivattyúja ilyenkor nem áll le, ahogy maga a hajtómű sem.

Ez tiszta sor, csak a japó gépeken -220 van.



[Allesmor Obranna]

Ez tiszta sor, csak a japó gépeken -220 van.

És FADEC, de nem 11, hanem csak 5 zónás utánégetéssel. A kokszosodás, a szivattyú kopása, fémforgács ott is lehet.
Érdekes, hogy korábban az az indok hangzott el lengyeléknél, hogy azért nem GE hajtóművel vették az F-16-osaikat, mert az F110GE129-es az NATO üzemanyaggal gyakran falmeout-ol. Igaz, nem sok NATO tagállamnak van GE129-essel hajtott F-16-osa, csak a görögöknek, és a törököknek, viszont felőlük még nem hallottam ilyen problémáról. Ezzel szemben az F100-as famíliáról gyakran jön szembe ilyen videó.



[molnibalage]

És FADEC, de nem 11, hanem csak 5 zónás utánégetéssel. A kokszosodás, a szivattyú kopása, fémforgács ott is lehet.
Érdekes, hogy korábban az az indok hangzott el lengyeléknél, hogy azért nem GE hajtóművel vették az F-16-osaikat, mert az F110GE129-es az NATO üzemanyaggal gyakran falmeout-ol. Igaz, nem sok NATO tagállamnak van GE129-essel hajtott F-16-osa, csak a görögöknek, és a törököknek, viszont felőlük még nem hallottam ilyen problémáról. Ezzel szemben az F100-as famíliáról gyakran jön szembe ilyen videó.

Ez a példa azért tetszik nekem, mert ez alapján nagyon komoly jelentéstartalma van a -229 és 220 közötti egy számjegynek. A core része lehet ugyanaz a hajtóműnek, de a mögötte levő agy és "finomszabályzás" már nagyon nem.
Azon légiharc fázisokban, ahol a tranziens nem mindegy, ott ennek azért lehet jelentősége valamennyi.



[Allesmor Obranna]

A GE129 és a PW229 esetében a 29 a lényeg, ez a 29 ezer font tolóerőre utal, mert amúgy minden más esetben a -100, -200, -400, -600 alszériák csak a variánsok és az alkalmazó haderőnekem-re utaló kódolások. És amiatt, hogy 129 és 229 lett a két iteráció, később 132 és 232 lett a két kilencvenes évekbeli továbbfejlesztés, mondván 32 ezer fontra lőtték be a tolóerőket. Ez valójában az F110GE132-esnél 34 ezer font lett fékpadon, amit gépbe építve leszabályoztak a megrendelt 32 ezer fontra, így ott tartották a típusjelölésnek megfelelő értéket, A PW esetében a 32 ezer font, az 34 ezer font volt maximális utánégetésen és 37 ezer(!) font Vmax rezsimen. Ez a Vmax még az ősi F100PW100-ról visszahozott alrendszer, ami az F-15A-nál még egy létező, de szinte soha sem használt rezsim volt. Az F-16A-nál is megvolt a kapcsoló, ott ugyanez a gázhő limitáció feloldás csak a hangsebesség alatt hozott extra tolóerőt és gyorsabb gázreakciót. Az F-15A-nál a lecsupaszítva repült Mach 2.3 gyakorlati elérését tette lehetővé, ami után hajtómű kiépítés és ellenőrzés volt szükséges.
Az F-15C gépeken ez a kapcsoló még megvolt, de a 200-as és 220-as hajtóműnél nem funkcionált, az F-15E gépeken a második szériáitól használt PW229-esekhez pedig nem is volt ilyen mód, se kapcsoló.

A PW232-es, ami a fejlesztéskor a PW229A (Advanced) illetve a projekt maga a "Thunder" név alatt futott számolt a Vmax üzemmóddal és egyaránt lehetővé tette a hangsebesség alatti, illetve a hangsebesség feletti extra tolóerőt.
Akinek ez netán nem mondana semmit: az F100PW232-es esetében egy lehetséges (de soha meg nem valósult) F-16C block 62-esbe Vmax-al a MiG-29-eseink két RD-33-asának tolóereje szabadult volna fel, földközelben, kis sebességnél. Az F-15E-ben, vagy a perspektivikus F-15F-ben pedig kettő...



[fip7]

Ez valójában az F110GE132-esnél 34 ezer font lett fékpadon, amit gépbe építve leszabályoztak a megrendelt 32 ezer fontra, így ott tartották a típusjelölésnek megfelelő értéket, A PW esetében a 32 ezer font, az 34 ezer font volt maximális utánégetésen és 37 ezer(!) font Vmax rezsimen.

Ez hány KN tolóerő?



[Allesmor Obranna]

Ez hány KN tolóerő?

160kN, de te magad is nagyon egyszerűen megnézheted Google-el.
