Terminator

Well-Known Member
Szerkesztőségi tag
2010. április 19.
41 859
80 393
113

"The enhancements will provide Sweden with a more effective and powerful fighter capability. The aircraft will be equipped with a new version of the engine, which will enhance flight performance.

A more effective electronic warfare system will also be introduced and the upgrade will create conditions for increased attack capability with a new payload.

The order encompasses an upgrade to Saab’s latest fighter radar, which provides increased performance with emphasis on enhanced fighter capability and extended detection and tracking range. It also includes an upgraded and future-proof avionic system which, among other features, enables fast software updates of the sensor function."


pöcshuszár

Well-Known Member
2019. március 21.
23 795
47 066
113

Ha jól számolom, akkor a 60 gépre kevesebb, mint 6M USD/gép a modernizálás. Azért az elég faja, ha ebben minden a cikkben szereplő dolog benne van.
Meg ugye ebben benne van egy nagyszerviz is!

  • Tetszik
Reactions: arcas and Aladeen

Allesmor Obranna

Well-Known Member
2010. április 30.
13 687
65 874
113
"The enhancements will provide Sweden with a more effective and powerful fighter capability. The aircraft will be equipped with a new version of the engine, which will enhance flight performance.

A more effective electronic warfare system will also be introduced and the upgrade will create conditions for increased attack capability with a new payload.

The order encompasses an upgrade to Saab’s latest fighter radar, which provides increased performance with emphasis on enhanced fighter capability and extended detection and tracking range. It also includes an upgraded and future-proof avionic system which, among other features, enables fast software updates of the sensor function."
Na. Akkor a C/D Gripenek megkapják az RM16-ost?
Menni fognak, mint a rakéta!


Allesmor Obranna

Well-Known Member
2010. április 30.
13 687
65 874
113
Ez lehetséges? Mi lesz a szívócsatornával? Vagy, lehet nagyobb és nehezebb az is, ha az F414 miatti súlypontvándorlással amúgy is foglalkozni kell?
Jó kérdés.
Lehet, hogy inkább csak a sorok közt kéne olvasnunk, mert másodikra elolvasva a cikket nekem felötlött régről, hogy annó a svédek mintha a saját E/F gépeiket eredetileg C/D gépek átalakításával tervezték. Utána jött a hír, hogy nem, minden svéd Next Gen Gripen új építésű sárkány lesz, akár E, akár F lesz a konfiguráció.
Azonban ez a mostani bejelentés mintha azt sejtetné, hogy valamiféle hibrid megoldásra készülnek. Az E/F program rentábilisan tartása érdekében a fontosabb specifikus alrendszereket (radar, tűzvezetőrendszer, hajtómű, EW kabin) integrálják csak és a sárkány+futómű az marad a régi.
Emellett kívánják gyártani a full scale E gépeket, míg a brazilok az E/F párost.
Hogy ebből miféle rendszer sül ki, azt nem tudom, de tény, hogy az RM16-oshoz jobban be kell avatkozni a meglévő gépbe.
Kérdés, hogy akkor nem járnak-e majd itt is úgy, mint az E-vel, hogy amit nyertek a réven, elveszítik a vámon?

A fenti fotón ahogy látom, mintha a kétüléses Gripen NG techdemó lenne, amibe épp berakják az F414GE-39E-t, amiből az RM16-os svéd-amerikai hajtómű lett.

  • Tetszik
Reactions: fishbed

pöcshuszár

Well-Known Member
2019. március 21.
23 795
47 066
113
  • Tetszik
Reactions: Aladeen
M

molnibalage

Guest
A like az utolsó mondatra ment. :)
Nem kapnak RM16-ot, hanem valami valószínűleg erről lehet szó.
Ez 2-15%-os teljesítménynövekedést jelent.
De a 6M USD/gép-es árba nem is nagyom férne bele több.
De - szerintem - az RM16 nagyobb üzemanyagigényét nem lehet a C törzsével kezelni...
A hajtómű többe kerülne, mint 6M USD.
Szóval ennek kicsit olyan szaga van, mint a PW-220 --> PW-229-es ráncfelvarrásnak.


pöcshuszár

Well-Known Member
2019. március 21.
23 795
47 066
113
Kérdés, hogy akkor nem járnak-e majd itt is úgy, mint az E-vel, hogy amit nyertek a réven, elveszítik a vámon?
Ezzel még várjunk, mert ugyan mindenhol azt kommunikálják, hogy nem lett jelentősen erősebb az erősebb hajtóművel a Gripen E, azonban megjelent pár olyan nyilatkozat, amiből az szűrhető le, hogy igenis jóval több tartalél lehet a gépben.
Ennek titkolására meg ugye a Meteor alkalmazása adhat okot. Egy jóval nagyobb végsebesség, nagyobb hatótávolságot ad a Merteornak is.


Allesmor Obranna

Well-Known Member
2010. április 30.
13 687
65 874
113
A like az utolsó mondatra ment. :)
Nem kapnak RM16-ot, hanem valami valószínűleg erről lehet szó.
Ez 2-15%-os teljesítménynövekedést jelent.
De a 6M USD/gép-es árba nem is nagyom férne bele több.
De - szerintem - az RM16 nagyobb üzemanyagigényét nem lehet a C törzsével kezelni...
Ha nem növelik meg a levegőátfutást, akkor földközelben, kis sebességeken a tolóerő csak pár százalékkal tud növekedni.
A 2011-es cikkben szereplő RM12 modernizáció is csak a nagynyomású turbinát említi.
Ha a Volvo (illetve most már GKN) megkapja a GE-től a kerámia-kompozit mátrix turbina technológiát, akkor bátran emelheti a gázhőt.
Ha így van, akkor a feljavított RM12-es változatlan méret és levegőátfutás mellett nagyobb maximál rezsim tolóerővel fog rendelkezni, mert a forróbb nagynyomású turbina gyorsabb és ezáltal jobban sűrítő nagynyomású kompresszort fog meghajtani.
Emiatt valószínűleg a fix 68kg/sec levegőátfutásból a belső áram vesz el többet, tehát a kétáramúsági fok lecsökken a mostani 0.33-ról valahová, az F414-es 0.25-ös értéke környékére.
De, ha a nettó levegőátfutás nem növekszik, akkor a forszázs saját tolóereje nem sokat változik. Az F414-es 60/98kN-a helyett a modernizált RM12-es kb 55/88kN-tudhat. Ez se rossz azért.
Ha azonban tartják a kétáramúsági fokot, akkor még lehet az is, hogy a fan forgórész fordulatszáma is megemelkedik és ezáltal változatlan levegőátfutással jobban sűrít az is, tehát a forszázs ereje is javul némileg, bár igazán nagy utánégetés növeléshez mindig többlet légtömeg kell.
De ez utóbbinak mindenképpen lenne egy olyan kellemes hozadéka is, hogy a fix szívócsatornájú gépekre jellemző maximális szívócsatorna torlónyomásnál, azaz a transzszonikus sebességtartományban a gyorsabban forgó fan szekció jobban el tudná vezetni a levegőt, ami miatt itt a forszázs drámaian javulna.
Az ilyen hajtóművel szerelt C/D Gripen-nek a kis sebességű tartományban ha nem is feltétlenül, de a transzszonikusban látványosan javulna a dinamikája.
Ha nem nyúlnak a szívócsatornához, akkor a benne összetorlódott légtömeg stabil feldolgozásához gyorsabban forgó kompresszorokra, ezáltal forróbb turbinákra van szükség.
Ha így lesz, annak mindenképpen nyeremény lesz a vége, de ehhez sebesség is kelleni fog.
Ugyanakkor a "szimpla" gázhő+sűrítési viszony emelés az alap statikus tolóerőt is kedvező irányban módosíthatja.


ravenlord

Well-Known Member
2016. december 31.
4 828
14 389
113
Na. Akkor a C/D Gripenek megkapják az RM16-ost?
Menni fognak, mint a rakéta!
"a new version of the engine"
Egy adott hajtóműtípus új verzióját jelenti (az adott hajtóműtípuson belül), nem pedig egy teljesen új hajtóművet.

"In 2010, Volvo Aero stated it was capable of further developing its RM12 engine to better match the performance of the F414G, and claimed that developing the RM12 would be a less expensive option." - erről lehet szó.
https://en.wikipedia.org/wiki/Saab_JAS_39_Gripen#Engine


pöcshuszár

Well-Known Member
2019. március 21.
23 795
47 066
113
Ha nem növelik meg a levegőátfutást, akkor földközelben, kis sebességeken a tolóerő csak pár százalékkal tud növekedni.
A 2011-es cikkben szereplő RM12 modernizáció is csak a nagynyomású turbinát említi.
Ha a Volvo (illetve most már GKN) megkapja a GE-től a kerámia-kompozit mátrix turbina technológiát, akkor bátran emelheti a gázhőt.
Ha így van, akkor a feljavított RM12-es változatlan méret és levegőátfutás mellett nagyobb maximál rezsim tolóerővel fog rendelkezni, mert a forróbb nagynyomású turbina gyorsabb és ezáltal jobban sűrítő nagynyomású kompresszort fog meghajtani.
Emiatt valószínűleg a fix 68kg/sec levegőátfutásból a belső áram vesz el többet, tehát a kétáramúsági fok lecsökken a mostani 0.33-ról valahová, az F414-es 0.25-ös értéke környékére.
De, ha a nettó levegőátfutás nem növekszik, akkor a forszázs saját tolóereje nem sokat változik. Az F414-es 60/98kN-a helyett a modernizált RM12-es kb 55/88kN-tudhat. Ez se rossz azért.
Ha azonban tartják a kétáramúsági fokot, akkor még lehet az is, hogy a fan forgórész fordulatszáma is megemelkedik és ezáltal változatlan levegőátfutással jobban sűrít az is, tehát a forszázs ereje is javul némileg, bár igazán nagy utánégetés növeléshez mindig többlet légtömeg kell.
De ez utóbbinak mindenképpen lenne egy olyan kellemes hozadéka is, hogy a fix szívócsatornájú gépekre jellemző maximális szívócsatorna torlónyomásnál, azaz a transzszonikus sebességtartományban a gyorsabban forgó fan szekció jobban el tudná vezetni a levegőt, ami miatt itt a forszázs drámaian javulna.
Az ilyen hajtóművel szerelt C/D Gripen-nek a kis sebességű tartományban ha nem is feltétlenül, de a transzszonikusban látványosan javulna a dinamikája.
Ha nem nyúlnak a szívócsatornához, akkor a benne összetorlódott légtömeg stabil feldolgozásához gyorsabban forgó kompresszorokra, ezáltal forróbb turbinákra van szükség.
Ha így lesz, annak mindenképpen nyeremény lesz a vége, de ehhez sebesség is kelleni fog.
Ugyanakkor a "szimpla" gázhő+sűrítési viszony emelés az alap statikus tolóerőt is kedvező irányban módosíthatja.
Pontosan ezt akartam írni! Szóról szóra! (Csak nagyképűsködöm... reménykedtem hogy majd levezeted! :cool: :D )
De amit leírsz az tökéletesen leírja a 2-15%-os növekményt. Furcsáltam is, hogy intervallumot adtak meg, egy egyértelmű PR szám helyett.


Allesmor Obranna

Well-Known Member
2010. április 30.
13 687
65 874
113
A hajtómű többe kerülne, mint 6M USD.
Szóval ennek kicsit olyan szaga van, mint a PW-220 --> PW-229-es ráncfelvarrásnak.
Azért maradjunk még a példádnál kicsit.
Mert jobban belegondolva ez mégse rossz hasonlat.
A fix szívócsatornájú F-16-osnál a PW220-ashoz képest a PW229-es levegőátfutása csak minimálisan nőtt, kb 105-109 kg/sec-ről 112kg/sec-re. Ha nem is ezek a pontos adatok (katalógusok össze-vissza szórnak), azért a GE129-es 120kg/sec-éhez képest azért jelentős az eltérés.
Olyannyira, hogy míg a PW hajtóműhöz végig ugyanaz a szívócsatorna, addig a GE-hez már nagyobb kellett.
Szóval a PW229-esnél változatlan szívócsatornával, belépő keresztmetszettel és befoglaló méretek mellett a kétáramúsági fokot levitték 0.67-ről 0.36-ra, a nyomásviszonyt felemelték 23-25-ről 34-re, megemelték a gázhőt és a tolóerő 66/108kN-ról felment 83/131kN-ra.
Annyi a különbség, hogy míg a FADEC miatt a PW220-as dinamikus tolóereje 140kN, mert a nagyobb kétáramúsági fok miatt bőven van levegőtömeg táplálni az utánégetést és emiatt annak a tolóereje "száll el" jobban Mach 0.8-0.9-nél kis magaságon, addig a PW229-es tolóereje a nagyobb statikus tolóerő ellenére is "csak" 150kN körül maximalizálódik.
Előnye viszont, hogy a transzszonikus tartományban forszázs nélkül is nagyobb a tolóerő.
És mivel a szívócsatorna mérete nem nőtt, így ezen a sebességen kedvezőbb az alaktényező.
Ehhez képest a GE129-es hajszálra azonos statikus tolóerőparaméterek mellett kisebb sebeségeken gazdaságosabb, transzszonikus tartományban a 0.76-os kétáramúság miatt csak utánégetőn ad le több tolóerőt (de emiatt itt többet is fogyaszt), nagyobb beömlő kell neki, ami rosszabb alaktényezőt eredményez.
De az biztos, hogy a 16-osnak Mach 1.5 felett - szogorúan utánégetővel - nagyobb tolóerőt biztosít. Egy probléma van csak: a felfegyverzett 16-os nem megy ilyen gyorsan. De a forszázs már itt is többet eszik.

Na most, ezt visszafejtve a Gripenre, ha csak modernizáljuk az RM12-est (korábban volt szó az RM12+ típusjelről is), akkor lehetséges az is, hogy valamekkora statikus tolóerő növekménnyel kompenzáljuk az AESA radar, EW rendszer és az egyéb dolgok tömegnövekedését, illetve a Meteor rakéta AIM-120-ashoz képest rosszabb alaktényezőjét, pont ott lesz érdemi karakterisztika javulásunk, ahol a legtöbbet használjuk a típust.
Ha maga a sárkányszerkezet nem lesz nehezebb, úgy, mint az E, akkor utánégető nélkül több feladat lesz megoldható olyan, amihez eddig már kellett a valamekkora forszázs.
Így az is elképzelhető, hogy a gépnek nem csak a Mach 1.3 alatti dinamikája, hanem járulékosan, a szubszonikus fogyasztása is javulhat.
Mert az ilyen extrém alacsony kétáramúsági fokú, nagyot sűrítő, nagyon forró hajtóművek összességében Mach 1.3 alatt jók.
Hogy a Raptor mitől jó e fölött is, annak már a szívócsatornájában kell keresni az okait, illetve, mert a gép mindig aerodinamikailag tisztán repül.


Terminator

Well-Known Member
Szerkesztőségi tag
2010. április 19.
41 859
80 393
113
Brazília megkezdi az F-39E Gripen vadászrepülőgépek üzemeltetését...



F-39 GRIPEN Operational Activities Commencement Ceremony





MZ/X

Well-Known Member
2021. május 27.
734
3 441
93

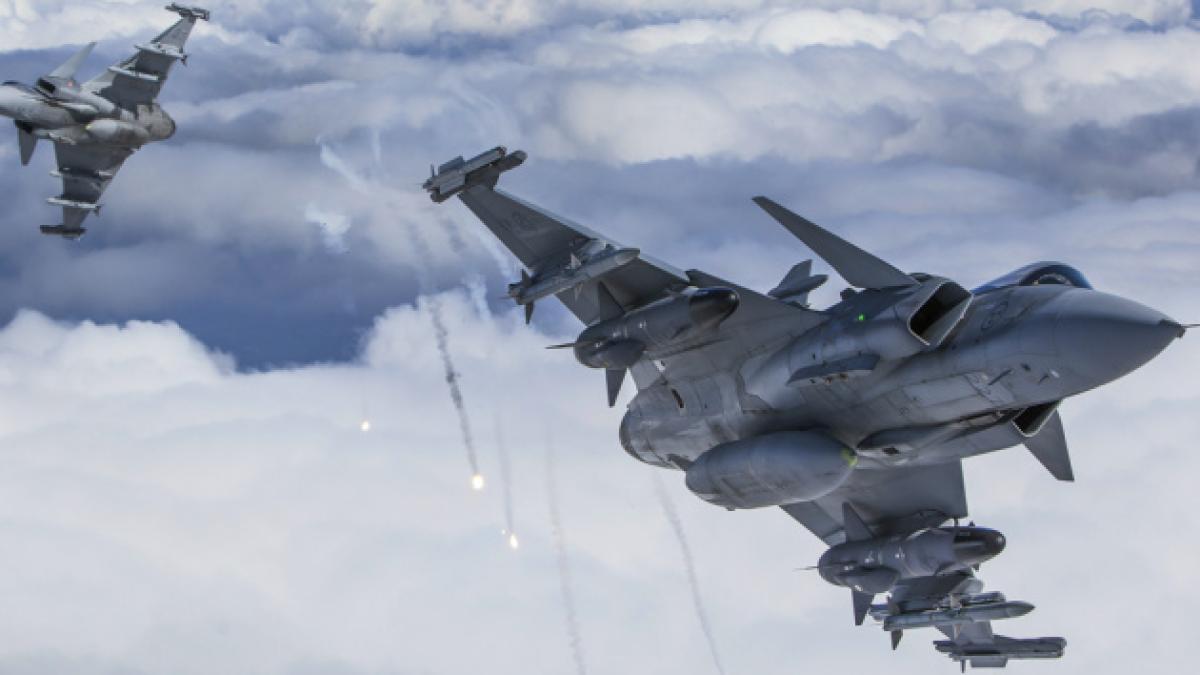

Frissítések a Gripenhez. Új hajtómű, nagy teljesítményű radar és maximális átjárhatóság a változatok között lesz a svéd vadászrepülőgép új eszköze.
