Aladeen

Well-Known Member
2021. július 17.
22 308
43 553
113
Találtam egy képet a Skyranger-30 hátsó részéről. Az az érdekes hogy csak egy radar panel van rajta.
Ez azért érdekes, mert eddig 90 fokos látószögről szóltak a hírek az AMMR radar esetén - valszeg ezt 120 fokra a körkörös lefedettséghez.
Az "eredeti" 3 éve bemutatott Skyranger-30 demo-tornyon 5 radar panel volt, a 2023-ban debütált Skyranger-35-ösön pedig négy van.



Másik érdekesség: az új drónelhárító SADM rakéta max. hatótávolságát 5-6 km közé teszik. A gépágyú 3 km-ig hatásos...



Terminator

Well-Known Member
Szerkesztőségi tag
2010. április 19.
42 826
82 335
113
Itt a megfejtés miért van többféle méretű radar a Skyranger tornyon:

Jól értelmezem, hogy a dimenzió adatok méterben vannak megadva?

Hogy könnyebb legyen elképzelni:
X1: 27 cm x 39 cm x 15,5 cm (kb. A3 papírméret, 18 kg)
S1: 38 cm x 55 cm x 22 cm
S2: 55 cm x 71 cm x 22 cm
S3: 55 cm x 106 cm x 22 cm (kb. asztallap méretű, 75 kg)

Ezen a tornyon melyik melyik típus lehet?

  • Tetszik
Reactions: perceptron

perceptron

Well-Known Member
2023. június 15.
6 676
14 005
113
Jól értelmezem, hogy a dimenzió adatok méterben vannak megadva?

Hogy könnyebb legyen elképzelni:
X1: 27 cm x 39 cm x 15,5 cm (kb. A3 papírméret, 18 kg)
S1: 38 cm x 55 cm x 22 cm
S2: 55 cm x 71 cm x 22 cm
S3: 55 cm x 106 cm x 22 cm (kb. asztallap méretű, 75 kg)


Ezen a tornyon melyik melyik típus lehet?
Remelem, a magyar az S2-vel jon majd.


krisss

Well-Known Member
2014. február 21.
30 521
132 327
113
Jól értelmezem, hogy a dimenzió adatok méterben vannak megadva?

Hogy könnyebb legyen elképzelni:
X1: 27 cm x 39 cm x 15,5 cm (kb. A3 papírméret, 18 kg)
S1: 38 cm x 55 cm x 22 cm
S2: 55 cm x 71 cm x 22 cm
S3: 55 cm x 106 cm x 22 cm (kb. asztallap méretű, 75 kg)


Ezen a tornyon melyik melyik típus lehet?
Szerintem ez a pandurra megy

  • Tetszik
Reactions: Terminator

Aladeen

Well-Known Member
2021. július 17.
22 308
43 553
113
Szerintem ez a pandurra megy
Szerintem meg egyféle torony lesz: ez az új 3 paneles. Ennek sokkal jobb kialakítása: szemből alig látszanak a radarpanelek is kilőni is nehezebb őket. Az "eredeti" 2021 óta mutogatott toronynál ez komoly tervezési hiba volt
Az osztrákoknál sztem a páncélvédelmen spórolnak majd. Level 2 az alap védelem, de levele 4-ig felhúzható.
Lehet, hogy a Pandurra szánt verzióban leviszik level-1-re, de lehet hogy még ez sem szükséges.

"The Pandur 6x6’s curb weight is 14 tons. With its maximum payload of 4.5 tons, the gross weight tops at 18.5 tons."

Az RM Skyranger-30 prosija szerint:
Gun turret
Weight of gun turret w/o ammunition 2,700 – 3,000kg
Weight of gun turret with ammunition 3,000 – 3,300kg

Ha a járműbe csak a két kezelő konzolt teszik meg 3 fős személyzetet (tippre 500 kg), akkor a Pandur is elbírja az "alaptornyot".


krisss

Well-Known Member
2014. február 21.
30 521
132 327
113
Szerintem meg egyféle torony lesz: ez az új 3 paneles. Ennek sokkal jobb kialakítása: szemből alig látszanak a radarpanelek is kilőni is nehezebb őket. Az "eredeti" 2021 óta mutogatott toronynál ez komoly tervezési hiba volt
Az osztrákoknál sztem a páncélvédelmen spórolnak majd. Level 2 az alap védelem, de levele 4-ig felhúzható.
Lehet, hogy a Pandurra szánt verzióban leviszik level-1-re, de lehet hogy még ez sem szükséges.

"The Pandur 6x6’s curb weight is 14 tons. With its maximum payload of 4.5 tons, the gross weight tops at 18.5 tons."

Az RM Skyranger-30 prosija szerint:
Gun turret
Weight of gun turret w/o ammunition 2,700 – 3,000kg
Weight of gun turret with ammunition 3,000 – 3,300kg

Ha a járműbe csak a két kezelő konzolt teszik meg 3 fős személyzetet (tippre 500 kg), akkor a Pandur is elbírja az "alaptornyot".

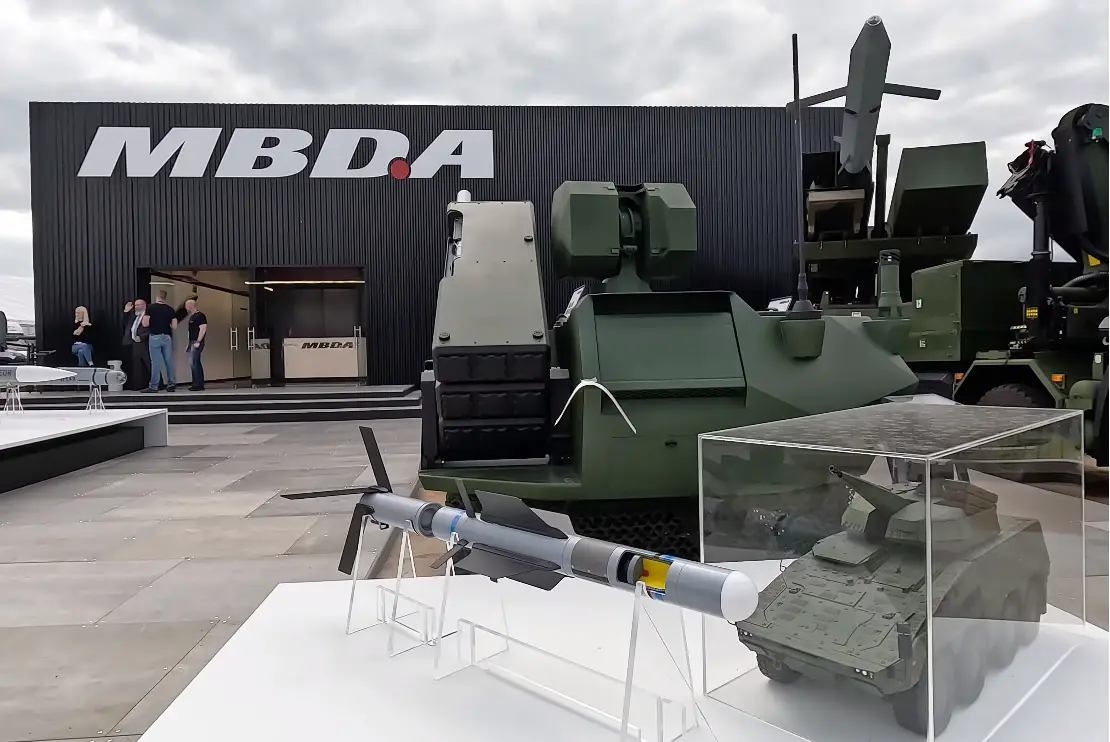

A pandur tornya más lesz. Skyranger lightként hivatkozik rá a cég. A rakéta indító konténere külső fix függesztmény lesz 0 páncèl stb.


Aladeen

Well-Known Member
2021. július 17.
22 308
43 553
113
Jól értelmezem, hogy a dimenzió adatok méterben vannak megadva?

Hogy könnyebb legyen elképzelni:
X1: 27 cm x 39 cm x 15,5 cm (kb. A3 papírméret, 18 kg)
S1: 38 cm x 55 cm x 22 cm
S2: 55 cm x 71 cm x 22 cm
S3: 55 cm x 106 cm x 22 cm (kb. asztallap méretű, 75 kg)


Ezen a tornyon melyik melyik típus lehet?
Én (is) S2-re tippelek. Az elől lévő cél követő lehet az X1-es...


Aladeen

Well-Known Member
2021. július 17.
22 308
43 553
113
A pandur tornya más lesz. Skyranger lightként hivatkozik rá a cég. A rakéta indító konténere külső fix függesztmény lesz 0 páncèl stb.
Kíváncsi leszek mennyit tudnak így faragni belőle. Elvileg az alaptornyot is elbírná a Pandur, legfeljebb borulékony lesz tőle és ezért kellhet új kialakítás.

Szerintem (javíts ki ha más hogy tudod) a Boxeren mutogatott 3 -paneles torony lesz majd a LYNX-einken is.
Annyival jobb a kialakítás a mint a korábbi 5 paneles makett toronynak...


krisss

Well-Known Member
2014. február 21.
30 521
132 327
113
Kíváncsi leszek mennyit tudnak így faragni belőle. Elvileg az alaptornyot is elbírná a Pandur, legfeljebb borulékony lesz tőle és ezért kellhet új kialakítás.

Szerintem (javíts ki ha más hogy tudod) a Boxeren mutogatott 3 -paneles torony lesz majd a LYNX-einken is.
Annyival jobb a kialakítás a mint a korábbi 5 paneles makett toronynak...
Passzolom igazából teljesen mindegy.


Aladeen

Well-Known Member
2021. július 17.
22 308
43 553
113
Jól értelmezem, hogy a dimenzió adatok méterben vannak megadva?

Hogy könnyebb legyen elképzelni:
X1: 27 cm x 39 cm x 15,5 cm (kb. A3 papírméret, 18 kg)
S1: 38 cm x 55 cm x 22 cm
S2: 55 cm x 71 cm x 22 cm
S3: 55 cm x 106 cm x 22 cm (kb. asztallap méretű, 75 kg)


Ezen a tornyon melyik melyik típus lehet?
Remelem, a magyar az S2-vel jon majd.
Megfejtettem: az EUROSATROY-n és az ILA-n kiállított új 3 paneles A3-as Skyrangeren a legnagyobb teljesítményű S3-as radar van.
A módszer egyszerű: a rövidebb oldal és a hosszabb oldal arányát megnéztem pixelben a fotókon és egyetlen változatnak van kb. 2x az oldalak aránya: az S3-asnak. Az S2-nél 1,22x, S1-nél 1,44x az oldalak aránya - nem lehet összekeverni a 2x aránnyal...

A Skyrangereink várható felderítési távolsága tehát:
Vadászgép esetén: több mint 34 km
Függeszkedő (nem mozgó) helikopter esetén: több mint 20 km
Rakéták, légi bombák
esetén: több mint 17 km
Tüzérségi rakéták és lövedékek, mikro-drónok esetén: több mint 8,5 km

(Forrás: RM)

Tehát elméletileg mindent jóval az előtt észre vesz, hogy bármivel rálőhetne - van idő kiválasztani a megfelelő elhárító fegyvert illetve riadóztatni lehet az általa oltalmazott alakulatokat az érkező fenyegetésre.

  • Tetszik
Reactions: Ocses and Pogány

perceptron

Well-Known Member
2023. június 15.
6 676
14 005
113
Megfejtettem: az EUROSATROY-n és az ILA-n kiállított új 3 paneles A3-as Skyrangeren a legnagyobb teljesítményű S3-as radar van.
A módszer egyszerű: a rövidebb oldal és a hosszabb oldal arányát megnéztem pixelben a fotókon és egyetlen változatnak van kb. 2x az oldalak aránya: az S3-asnak. Az S2-nél 1,22x, S1-nél 1,44x az oldalak aránya - nem lehet összekeverni a 2x aránnyal...

A Skyrangereink várható felderítési távolsága tehát:
Vadászgép esetén: több mint 34 km
Függeszkedő (nem mozgó) helikopter esetén: több mint 20 km
Rakéták, légi bombák
esetén: több mint 17 km
Tüzérségi rakéták és lövedékek, mikro-drónok esetén: több mint 8,5 km

(Forrás: RM)

Tehát elméletileg mindent jóval az előtt észre vesz, hogy bármivel rálőhetne - van idő kiválasztani a megfelelő elhárító fegyvert illetve riadóztatni lehet az általa oltalmazott alakulatokat az érkező fenyegetésre.
Mitol biztos, hogy a magyar Skyranger az a kiallitott S3-mal fog egyezni...?


Aladeen

Well-Known Member
2021. július 17.
22 308
43 553
113
Mitol biztos, hogy a magyar Skyranger az a kiallitott S3-mal fog egyezni...?
Gondolod hogy nekünk majd egyedileg csinálnak egy tornyot? Miért lenne más?
Külön fizetünk hogy gyengébb S2-es radart kapjunk? Ez nagyon nem valószínű.

Böröndi nyilatkozta, hogy közösen fejlesztjük a dánokkal és németekkel - egy verzió lesz mindenkinek szerintem. Ez a legolcsóbb megoldás, meg nem is indokolt, hogy más legyen. Rakétákban lesz eltérés, de ezt már a legelején is tudtuk.

(Böröndi Gábor vezérezredes, Honvéd Vezérkar főnöke egy 2023 decemberi interjúban elmondta: „Tervezzük a SkyRanger rendszer beszerzését is, amely alkalmas légi célok, illetve drónok megsemmisítésére. Együtt fejlesztjük a németekkel és a dánokkal, egy-két éven belül készen lesz és rendszeresítjük.”)

Az Eurosatoryn aláírásra is került egy dokumentum a dánokkal és németekkel, ami szintén mutatja hogy "együtt megyünk" ebben a projektben.



Terminator

Well-Known Member
Szerkesztőségi tag
2010. április 19.
42 826
82 335
113
Megfejtettem: az EUROSATROY-n és az ILA-n kiállított új 3 paneles A3-as Skyrangeren a legnagyobb teljesítményű S3-as radar van.
A módszer egyszerű: a rövidebb oldal és a hosszabb oldal arányát megnéztem pixelben a fotókon és egyetlen változatnak van kb. 2x az oldalak aránya: az S3-asnak. Az S2-nél 1,22x, S1-nél 1,44x az oldalak aránya - nem lehet összekeverni a 2x aránnyal...
Ha tudjuk hogy a Boxer vontatási pontja 100 cm magasan van és tudjuk hogy táblázat szerint az S3 panel 106 cm hosszú, akkor lehet-e a képen látható panel S3?


perceptron

Well-Known Member
2023. június 15.
6 676
14 005
113
Gondolod hogy nekünk majd egyedileg csinálnak egy tornyot? Miért lenne más?
Külön fizetünk hogy gyengébb S2-es radart kapjunk? Ez nagyon nem valószínű.

Böröndi nyilatkozta, hogy közösen fejlesztjük a dánokkal és németekkel - egy verzió lesz mindenkinek szerintem. Ez a legolcsóbb megoldás, meg nem is indokolt, hogy más legyen. Rakétákban lesz eltérés, de ezt már a legelején is tudtuk.

(Böröndi Gábor vezérezredes, Honvéd Vezérkar főnöke egy 2023 decemberi interjúban elmondta: „Tervezzük a SkyRanger rendszer beszerzését is, amely alkalmas légi célok, illetve drónok megsemmisítésére. Együtt fejlesztjük a németekkel és a dánokkal, egy-két éven belül készen lesz és rendszeresítjük.”)

Az Eurosatoryn aláírásra is került egy dokumentum a dánokkal és németekkel, ami szintén mutatja hogy "együtt megyünk" ebben a projektben.

Ha mondjuk ertekelhetoen olcsobb az S2, siman elkepzelem, hogy inkabb azzal kerik es vesznek mast/tobbet azon a penzen...


Aladeen

Well-Known Member
2021. július 17.
22 308
43 553
113
Ha tudjuk hogy a Boxer vontatási pontja 100 cm magasan van és tudjuk hogy táblázat szerint az S3 panel 106 cm hosszú, akkor lehet-e a képen látható panel S3?
Az oldalak aránya alapján a képeken S3 van. Ennyit tudok mondani.
Képek alapján elég nehéz pontosan mérni. Ezt az S3-at azért tartom nagyon valószínűnek, mert csak ott van 2x méret különbség a rövid és a hosszú oldal között. A többinél 1,22x (S2), és 1,44x (S1)az oldalak aránya - ezek már keverhetőek egy képen: nehéz megmondani hogy S1 vagy S2. De S3 lényegesen nagyobb és az oldalak arány is jobban eltér mint a többinél.


Aladeen

Well-Known Member
2021. július 17.
22 308
43 553
113
Ha mondjuk ertekelhetoen olcsobb az S2, siman elkepzelem, hogy inkabb azzal kerik es vesznek mast/tobbet azon a penzen...
Nem hiszem, hogy egy komplett kvalifikációs tesztet kifizetünk egy másik radarra, csak azért mert pár tízezer vagy százezer euróval olcsóbb.
Alapból nekünk "akciós áron" van a Skaranger: "jóval 20 millió alatt Lynx alvázzal együtt", míg az osztrákok 30 körül fizetnek érte.
Szinte teljesen kizárt, hogy mi más, ráadásul gyengébb radart kérjünk...


Terminator

Well-Known Member
Szerkesztőségi tag
2010. április 19.
42 826
82 335
113
Az oldalak aránya alapján a képeken S3 van. Ennyit tudok mondani.
Képek alapján elég nehéz pontosan mérni. Ezt az S3-at azért tartom nagyon valószínűnek, mert csak ott van 2x méret különbség a rövid és a hosszú oldal között. A többinél 1,22x (S2), és 1,44x (S1)az oldalak aránya - ezek már keverhetőek egy képen: nehéz megmondani hogy S1 vagy S2. De S3 lényegesen nagyobb és az oldalak arány is jobban eltér mint a többinél.
A Boxer többi mérete alapján teljesen biztos hogy az a panel nincs 106 cm széles. Ha láttál már élőben Boxert, akkor pl. a kerékátmérőhöz is tudsz viszonyítani...
