Aladeen

Aladeen

Well-Known Member
2021. július 17.
21 631
42 033
113
Terminator said:
Rheinmetall Skyranger family: defending mobile formations against drones and not only...

www.edrmagazine.eu

Rheinmetall Skyranger family: defending mobile formations against drones and not only - EDR Magazine

A one-day event was organised by Rheinmetall to show its Skyranger 35 and Skyranger 30 systems in real during a
www.edrmagazine.eu www.edrmagazine.eu

"...a COTS element, a gamepad used in the prototype that will not be part of the production Skyranger, failed to provide a safety signal due to a defective pin, not allowing the SR35 (which we heard firing in the morning during the briefing session) to operate. Being a temporary item, the fault could not be immediately detected by the on-board diagnostic. "

COTS: Commercial Off The Shelf components
Kattints ide a kinyitáshoz...
Még pár érdekesség cikkből:
  • Hatótávolság: 30-as esetén 2-2,5 km, 35-ösnél 3,5 - mindkettőnél félkilométerrel kevesebb mint a gyári prosi mond.
  • Skyranger 30-as 300 lőszert visz betárazva hevederben. Ezt egy logisztikai jármű tölti be - lehet kézzel is de macerás...
  • Hensoldt Spexer 2000M a Skyranger-30 radarja: 300 célt képes követni miközben újakat keres. Ez amúgy 2x több mint az RM saját AMMR radarja tud - legalábbis a prosija szerint. Másik nagy előny hogy mozgás közben is pontosan működik.

  • Hűha
  • Szomorú
Reactions: J.G. and Nemerson
Aladeen

Aladeen

Well-Known Member
2021. július 17.
21 631
42 033
113

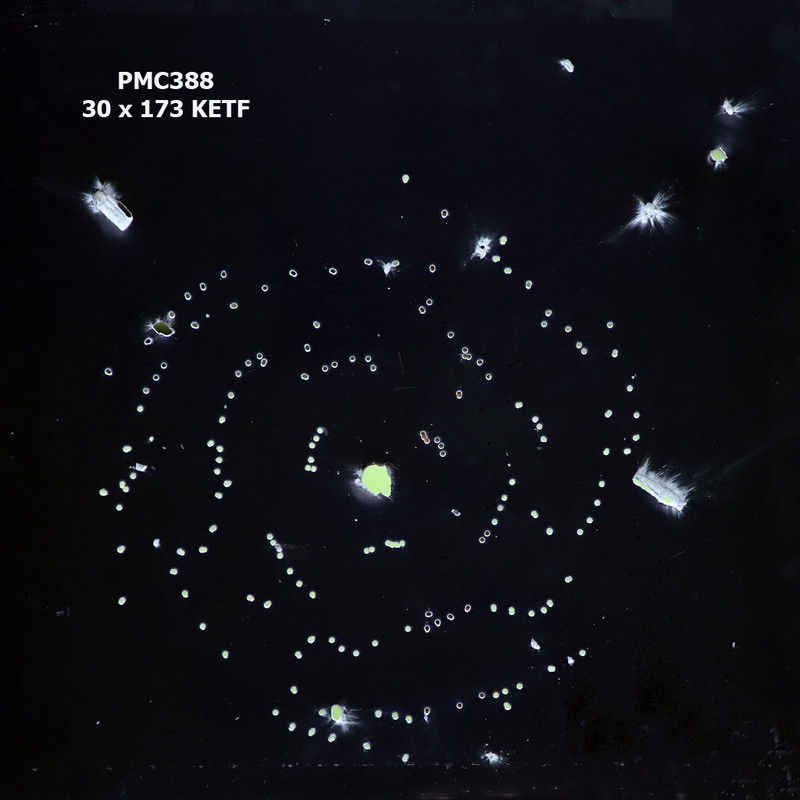

A jelenleg az egyetlen gyártott és a Lynxen is használt 162 pelletes KETF lőszer: a PMC388-as hatása:

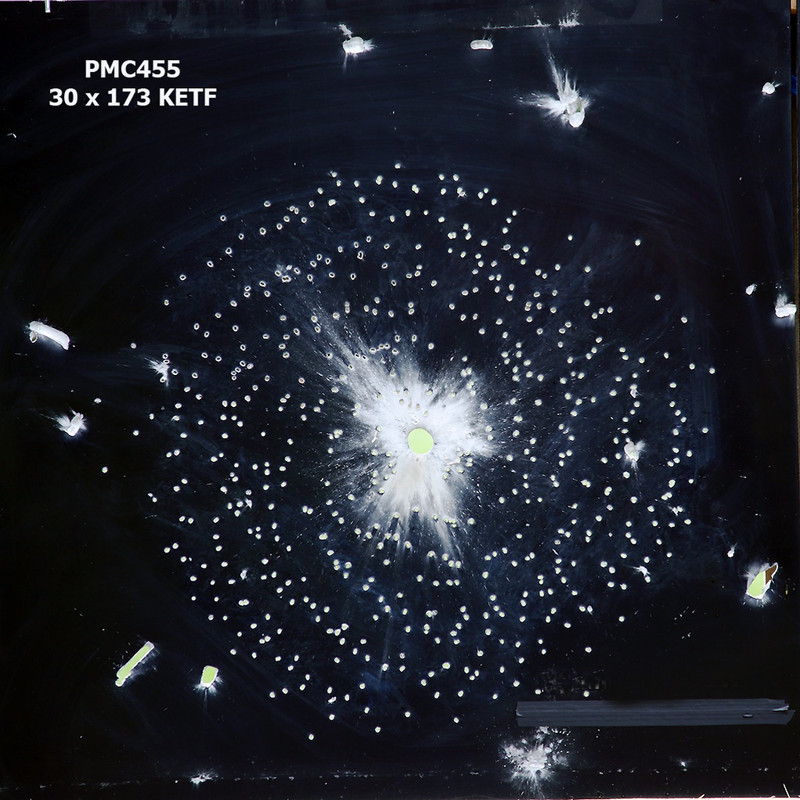

A még fejlesztés alatt álló drónokra optimalizált kb. 550 pelletes PMC455 hatása:





A 30 mm-es lövedékbe kb. 200 grammnyi repesz fér el szóval a PMC455-ös repeszei kb. 0,3-0,4 grammosak lehetnek. Műanyag drónokra biztos elég, de egy páncélozottabb harci helikopterben komoly kárt okozna...
Bár a 162 peletesnél nagyobb a távolság a találatok között, de 8mm (nem páncél) acélon áthatolnak a tesztek szerint az 1,24 grammos wolfram-hengerek. Az valószínűleg egy Hindet is leszed...

Elvileg dolgoznak egy olyan verzión is amiben vegyesen vannak apróbb "drónölő" meg nagyobb "heli-leszedő" repeszek is...

  • Tetszik
Reactions: sisimoto, mindenen kívül, Kávé and 5 others
Terminator

Terminator

Well-Known Member
Szerkesztőségi tag
2010. április 19.
42 186
81 050
113
Csak egy kis érdekesség 2022-ből : a méréstechnika is tud érdekes lenni, ha érdekes dolgokat is lehet mérni...



topometric.de

topometric • Flugabwehrkanone

Bei dieser speziellen Messaufgabe werden die Bewegungen einzelner Komponenten einer mobilen Flugabwehrkanone betrachtet
topometric.de topometric.de
topometric.de

topometric • Praxisbeispiel Flugabwehrkanone

Bei diesem Praxisbeispiel einer Flugabwehrkanone werden Bewegungen zwischen Geschützlauf, Turm, Fahrzeug und Boden betrachtet
topometric.de topometric.de

  • Tetszik
Reactions: Aladeen and krisss
Bálint

Bálint

Well-Known Member
2020. augusztus 31.
10 292
34 947
113
Dánia szerződést kötött a Rheinmetall-lal 16 Skyranger 30 légvédelmi fegyverrendszer szállítására, amelyeket a Piranha 5 páncélozott személyszállítóra szerelnek fel. 4 prototípus egységet 2025 végéig szállítanak le, a fennmaradó 12 torony pedig 2027 és 2028 között következik be. Dánia azonban még nem választotta a másodlagos rakétafegyverzetet a megrendelt toronyokhoz, de a tájékozott körök az MBDA Mistral 3 rakétájára mutatnak rá.
https://twitter.com/i/web/status/1839967395634438599

  • Tetszik
Reactions: alfa74, honved, krisss and 4 others
Aladeen

Aladeen

Well-Known Member
2021. július 17.
21 631
42 033
113
Találtam adatot a Skyranger-30 Hensoldt Spexer 2000 3D MKIII radarjának maximum detektálási távolságaira:

  • UAV - 9 km
  • Micro UAV - 6 km
  • Light Aircraft - 27 km

Ezek valamivel jobb értékek, mint az AMMR esetén bár nem teljesen összemérhető
  • 1 négyzetméteres radarkeresztmetszetű (kb. F-16 méretű) cél esetén: legalább 20 km, legfeljebb 30 km
  • Egyhelyben függeszkedő helikopter esetén: legalább 12 km
  • Rakéták, irányított bombák esetén: 10 km
  • Tüzérségi lövedékek (pl. aknagránát) és kis méretű drónok: legalább 5 km

SPEXER 2000 3D MKIIIAMMR
AlkalmazásSkyranger 30Skyranger 35
GyártóHensoldtRheinmetall Italia S.p.A.
Eladott/rendszerbe állított radarok számatöbb mint 180 db, 8 országbanmég nincs
HullámsávX-sáv (8-12 GHz)S-sáv (2-4 GHz)
Látószög vízszintesen120 fok90 fok
Látószög függőlegesen90 fok90 fok
360 fokos lefedettség3 panellel4 panellel
Célkövetés keresés közben (TWS)legalább 300 cél (panelenként)150 cél
(panelenként)

A két radar műszaki jellemzői eléggé hasonlóak - valszeg a kiforrottság és talán szoftver képességei terén lehetett jobb a SPEXER...

  • Tetszik
Reactions: mindenen kívül, alfa74 and Pogány
Aladeen

Aladeen

Well-Known Member
2021. július 17.
21 631
42 033
113
Egy másik 2017-es prosiban még pontosabb adatok vannak a SPEXER radarra:

  • Light aircraft (3.0 m² RCS): 27 km
  • Low-level helicopter (5.0 m² RCS): 36 km
  • UAV (0.2 m² RCS): 9 km
Instrumented range: 40 km - ez az elméleti maximum detektálási távolság.

Ez bőven elegendő egy max. 3 km-ig hatásos önjáró légvédelmi gépágyúnak, de egy helikoptert vagy vadászgépet is 3-4x olyan távolságról észlel mint ameddig a Mistral jó találati valószínűséggel alkalmazható...

  • Tetszik
Reactions: mindenen kívül and Pogány
Terminator

Terminator

Well-Known Member
Szerkesztőségi tag
2010. április 19.
42 186
81 050
113
Bálint said:
Dánia szerződést kötött a Rheinmetall-lal 16 Skyranger 30 légvédelmi fegyverrendszer szállítására, amelyeket a Piranha 5 páncélozott személyszállítóra szerelnek fel. 4 prototípus egységet 2025 végéig szállítanak le, a fennmaradó 12 torony pedig 2027 és 2028 között következik be. Dánia azonban még nem választotta a másodlagos rakétafegyverzetet a megrendelt toronyokhoz, de a tájékozott körök az MBDA Mistral 3 rakétájára mutatnak rá.
https://twitter.com/i/web/status/1839967395634438599
Kattints ide a kinyitáshoz...
www.fmi.dk

Forsvaret underskriver kontrakt på maskinkanon til Hærens nye luftværn

Hærens mobile luftværn skal baseres på det moderne og slagkraftige Skyranger 30-system fra Rheinmetall Air Defence. Skyrangertårnet er udrustet med en kraftig 30 mm maskinkanon og luftværnsmissiler. I dag blev kontrakten på 16 styk Skyranger 30 samt kanonammunition underskrevet hos FMI i Ballerup.
www.fmi.dk www.fmi.dk

  • Tetszik
Reactions: mindenen kívül, alfa74, Pogány and 1 other person
Terminator

Terminator

Well-Known Member
Szerkesztőségi tag
2010. április 19.
42 186
81 050
113
Terminator said:
www.fmi.dk

Forsvaret underskriver kontrakt på maskinkanon til Hærens nye luftværn

Hærens mobile luftværn skal baseres på det moderne og slagkraftige Skyranger 30-system fra Rheinmetall Air Defence. Skyrangertårnet er udrustet med en kraftig 30 mm maskinkanon og luftværnsmissiler. I dag blev kontrakten på 16 styk Skyranger 30 samt kanonammunition underskrevet hos FMI i Ballerup.
www.fmi.dk www.fmi.dk
Kattints ide a kinyitáshoz...
Major order from Denmark: Rheinmetall to supply Skyranger 30 for mobile air defence...
  • Denmark commissions Rheinmetall to supply 16 Skyranger 30 turrets and integrate them into tactical 8x8 vehicles
  • Delivery of ammunition also commissioned
  • Order value in the low three-digit million euro range; delivery in 2027 and 2028
The order is worth a figure in the low three-digit million euro range. In addition, the customer has ordered ammunition in the low double-digit million euro range. Deliveries of the serial turrets are scheduled for 2027 and 2028, while a prototype is expected to be delivered in late 2026.

Rheinmetall

Rheinmetall secures major contract from Denmark with 16 Skyranger 30 turrets and vehicle equipment for mobile air defense, delivery starting in 2026.
www.rheinmetall.com www.rheinmetall.com

  • Tetszik
Reactions: Kávé and Aladeen
Kávé

Kávé

Well-Known Member
2022. január 26.
3 861
13 111
113
Terminator said:
Major order from Denmark: Rheinmetall to supply Skyranger 30 for mobile air defence...
  • Denmark commissions Rheinmetall to supply 16 Skyranger 30 turrets and integrate them into tactical 8x8 vehicles
  • Delivery of ammunition also commissioned
  • Order value in the low three-digit million euro range; delivery in 2027 and 2028
The order is worth a figure in the low three-digit million euro range. In addition, the customer has ordered ammunition in the low double-digit million euro range. Deliveries of the serial turrets are scheduled for 2027 and 2028, while a prototype is expected to be delivered in late 2026.

Rheinmetall

Rheinmetall secures major contract from Denmark with 16 Skyranger 30 turrets and vehicle equipment for mobile air defense, delivery starting in 2026.
www.rheinmetall.com www.rheinmetall.com
Kattints ide a kinyitáshoz...
Naluk is a minimum mennyiségnek a minimumat vettek vegul.

  • Tetszik
Reactions: Aladeen
Terminator

Terminator

Well-Known Member
Szerkesztőségi tag
2010. április 19.
42 186
81 050
113
Ha a 30 mm-es torony már "kész van" a 8x8-as Boxerre, akkor miért csak két év múlva, 2026 végén kapnak egy prototípust az ugyancsak 8x8-as Piranha 5-re?

Terminator

Terminator

Well-Known Member
Szerkesztőségi tag
2010. április 19.
42 186
81 050
113
  • Tetszik
Reactions: mindenen kívül
Terminator

Terminator

Well-Known Member
Szerkesztőségi tag
2010. április 19.
42 186
81 050
113

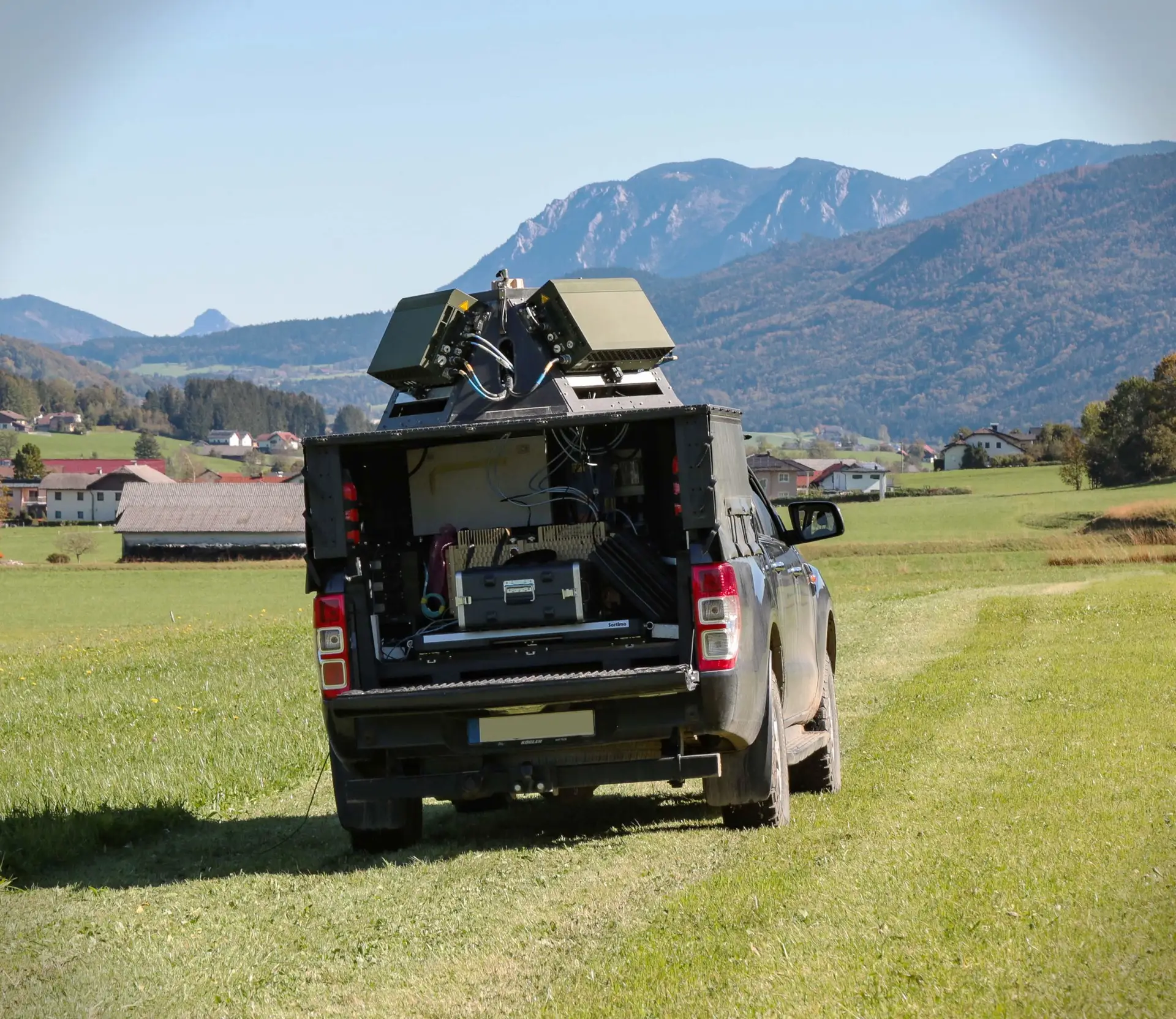

The Bundesherr intensively tested the performance of the Hensoldt radar system of Rheinmetall Air Defense's Skyranger anti-aircraft tower last week...

militaeraktuell.at

Hensoldt: Bundesheer testet Skyranger-Radar

Das Bundesheer hat das von Hensoldt stammende Radarsystem des Skyranger-Fliegerabwehrturms zuletzt intensiv auf seine Leistungsfähigkeit getestet.
militaeraktuell.at militaeraktuell.at

vb.ooelfv.at

Mondseeland: Drohnengruppen unterstützten Bundesheer bei Radartest

Letzte Woche war die Feuerwehrdrohnengruppe des Abschnitts Mondsee gemeinsam mit Drohnen von der Polizei und des Bundesheeres im außergewöhnlichen Flugeinsatz. Das Bundesheer wurde beim Test des Radarsystems „Skyranger“ unterstützt.
vb.ooelfv.at vb.ooelfv.at





https://www.facebook.com/bundesheer/posts/pfbid02oW4HdwWvdvg7iqZq4z4d9Nr1HSAGjsNzW5pSi4CztuiyGUFhGzn4vs3ZEb6EZKetl

  • Tetszik
Reactions: perceptron and Pogány
Filter

Filter

Well-Known Member
2021. január 7.
3 577
18 972
113
Terminator said:
The Bundesherr intensively tested the performance of the Hensoldt radar system of Rheinmetall Air Defense's Skyranger anti-aircraft tower last week...

militaeraktuell.at

Hensoldt: Bundesheer testet Skyranger-Radar

Das Bundesheer hat das von Hensoldt stammende Radarsystem des Skyranger-Fliegerabwehrturms zuletzt intensiv auf seine Leistungsfähigkeit getestet.
militaeraktuell.at militaeraktuell.at

vb.ooelfv.at

Mondseeland: Drohnengruppen unterstützten Bundesheer bei Radartest

Letzte Woche war die Feuerwehrdrohnengruppe des Abschnitts Mondsee gemeinsam mit Drohnen von der Polizei und des Bundesheeres im außergewöhnlichen Flugeinsatz. Das Bundesheer wurde beim Test des Radarsystems „Skyranger“ unterstützt.
vb.ooelfv.at vb.ooelfv.at





https://www.facebook.com/bundesheer/posts/pfbid02oW4HdwWvdvg7iqZq4z4d9Nr1HSAGjsNzW5pSi4CztuiyGUFhGzn4vs3ZEb6EZKetl
Kattints ide a kinyitáshoz...
Ezeket tesztelik fixre?
Mert ha igen, akkor ebben van magyar fejlesztés-gyàrtàs.
